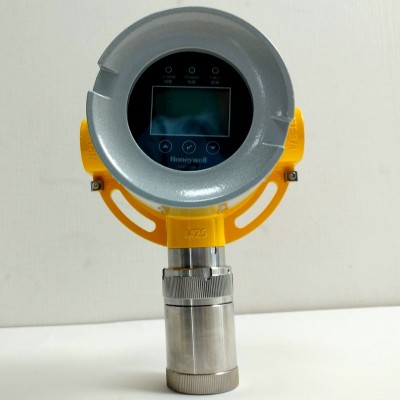

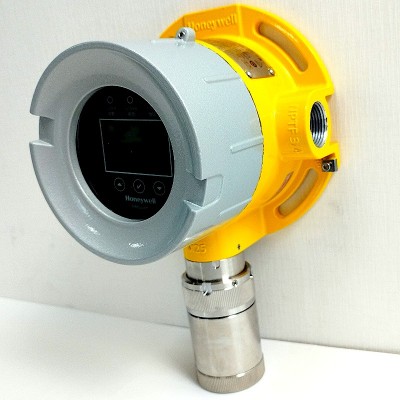

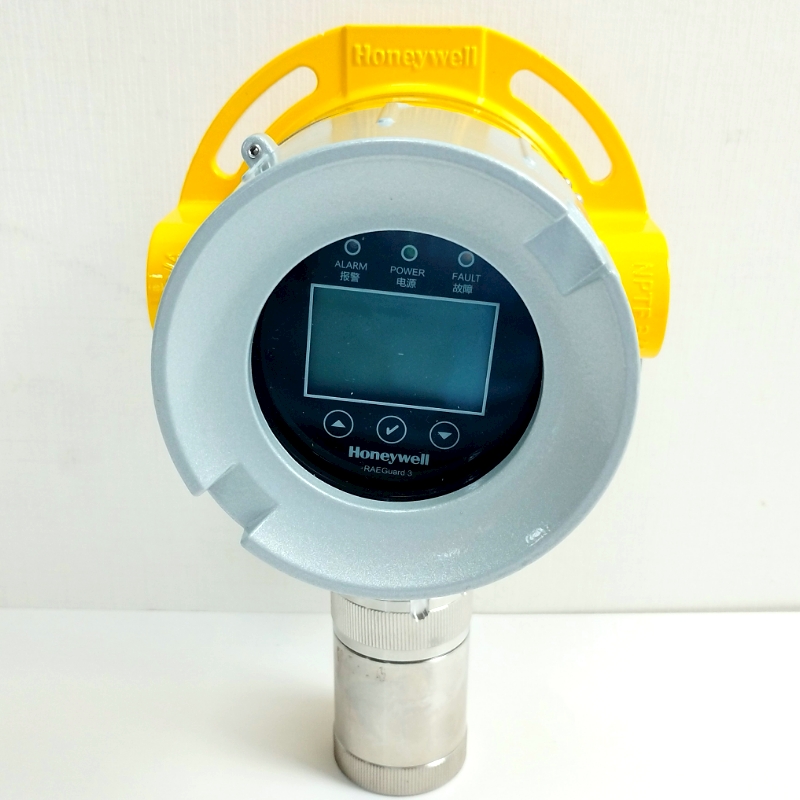

华瑞RAEGuard 3固定式可燃有毒气体探测器RAEGuard 3系列是拥有先进的、代表未来技术发展的Honeywell有毒有害气体探测器的代表之作，为用户提供更安全、更稳定、更可靠、更有效的现场变送器，可应用于室内、室外等危险环境中，实时监测环境中危害气体的危险程度，快速、有效保护安装现场和生产人员的安全。
RAEGuard 3的核心 - 传感器经过严格筛选、优中选优，确保变送器始终能可靠稳定工作。可燃气检测采用长寿命（>5年）、高抗中毒技术催化燃烧传感器技术，有毒及氧气检测应用多种补偿电化学传感器技术，尤其是氧气探测器可免零点（氮气）标定，同时长寿命、抗中毒、无需氧气的 NDIR 红外检测技术让 RAEGuard 3 可应用于更广泛、更恶劣的气体检测环境。
华瑞RAEGuard 3固定式可燃有毒气体探测器技术规格
RAEGuard 3 气体变送器
使用
3 线，4-20mA，通用变送器适用于催化燃烧、电化学和
NDIR 多种传感器，用于室内外可燃、有毒等危险环境的
气体检测
电气参数
输入电压 16～32VDC（额定：24VDC）
z大功耗 电化学：5.5W；催化燃烧/NDIR：7.5W
电流输出
标配的完全可配置的 4～20mA（源型），可选载波独立
HART 7.2 输出（选配）
默认电流输出设置
1mA 故障
4mA～20mA 正常气体检测
2mA 抑制（配置或设置期间）
3mA 警告
22mA 超量程
注意：当电流输出<3mA 时,HART 通讯将不能正常工作。
接线端子 5 个接线端子（14 个，带继电器输出），线径 0.5mm2
（20AWG）～2.5mm2（13AWG）
继电器 可选 3 个 2A@30VDC 容量继电器，可设定为常开/常
闭；激励/非激励；锁存/非锁存
通讯 RS485, Modbus RTU
*可选 Bluetooth (pending)
结构
变送器外壳 铝合金；316 不锈钢
传感器外壳 316 不锈钢
重量(大约) 铝合金：3.0kg；不锈钢：5.0kg
安装方式 墙面或管道安装
接头 2 个 3/4’’ NPT 现场进线接口，1 个 M25 传感器接头
性能****
重复性 <2%
响应时间 根据检测气体而定
认证
欧洲**
ATEX:
LEL/NDIR:CE2460 II 2G Ex db IIC T6 Gb Ta =
-40°C to +65°C
毒气及氧气:CE2460 II 2G Ex db ia IIC T6 Gb Ta =
-20°C to +55°C
国际**
IECEx:
LEL/NDIR:Ex db IIC T6 Gb Ta = -40°C to +65°C
毒气及氧气:Ex db ia IIC T6 Gb Ta=-20°C to +55°C
中国 LEL/NDIR: Ex d IIC T6 Gb Ex tD A21 IP66 T85°C
毒气及氧气: Ex d ia IIC T6 Gb Ex tD A21 IP66 T85°C
EMC EN50270:2015, IEC61000-4-5
性能** 符合 IEC61508(SIL Assessment, SIL2)
防雷性能
可选防雷模块:
浪 涌 ( 冲 击 ) 抗扰度等级 4, 符 合 GB/T17626.5-
2008/IEC61000-4-5:2005
环境
IP 防护等级 毒气及氧气: IP66/67 LEL/NDIR: IP66
工作温度*** -40°C～+70°C
工作湿度 LEL/NDIR：0～95%RH（无凝露）
毒气及氧气：15%～95%RH（无凝露）
工作压力 90～110kPa
储藏条件 -20°C～+50°C, 45-75%RH, 洁净空气中
