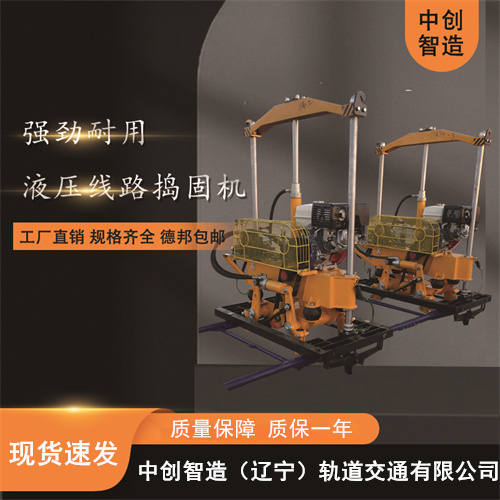

中创智造铁路捣固机/捣固铁路石渣器材/生产制造
咨询:中创智造(辽宁)轨道交通有限公司
座机:0412-4829789
王经理:167,3187,1666
姜经理:153,0412,1452
王经理:153,0412,1459
姜经理:155,4127,5063
用途及特点
l、铁路捣固机采用高性能、高品质、进口汽油机为动力,具有稳定的大马力输出,燃油消耗率低,润滑油耗量少,质量小,噪音低等特性。也可根据用户需要采用电动机或柴油机为动力。
2、采用捣固装置与夹钳分开的结构:捣固装置可在走行架上水平横向移动,可使捣固镐在道岔不同位置捣固作业。
3、夹钳采用可拆式铰接摆动式双重液压缸结构,夹钳动作迅速,方便上下道作业,操作方便,可在道岔转辙器、辙又及护轨、鱼尾板接头等任一位置夹住钢轨,在起道量小、道床板结的条件下均能使捣镐下插捣固作业。
4、传动离合器采用离心块摩擦片式结构,传递扭距大,降低传动损失,提高了传动效率。
5、振动箱采用内置偏心铁式,振动箱温升低,安全可靠。
6、铁路捣固机四片捣固装置为一组同时作业,下插力大,每片捣固装置由一对镐臂组成,可在道岔任意部位捣固作业,同时每对捣固镐由两个油缸驱动,夹实力大,捣固质量好,作业效率高。
7、道岔捣固时,无须搬动尖轨,即可实现道岔直股、曲股转线。
8、捣固装置部分与夹轨钳液压回路采用快换接头连接,拆装方便,下道迅速。
9、镐撑插入道碴深度可由枕下的90mm调至110mm,可适用不同型号的钢轨及轨枕的捣固作业。
10、镐撑间行程为310mm~580mm适用提速道岔捣固作业。
11、我厂生产的大型夹实捣固镐既可用于道岔捣固作业又适用于普通线路的捣固作业,一机多能。
12、大型夹实捣固镐可根据现场线路情况(板结道床或非板结道床)可采用夹轨装置和无夹轨装置两种形式作业。
技术参数:
1、动力:
汽油机GX270 功率:5.1kw
自重:25kg
满载转速:3600r/min
燃油消耗率:≤374g/kw.h
2、振动频率:67Hz
3、液压系统工作压力:5.0~6.0Mpa(出厂前调定)
4、下插力:17KN
5、夹实力:7.5KN
6、下插深度:90—110mm(轨枕底面以下)
7、生产效率:350根轨枕/小时
8、夹轨方式:夹钳采用可拆式铰接摆动式双重液压缸夹轨结构
9、捣固装置净重:≤300kg/片
10、外形尺寸:1200mm×520mm×1500mm
11、作业形式
(1)四片为一组,适用于50kg/m、60kg/m单开道岔、对称道岔、交叉渡线。
(2)二片为一组,适用于50kg/m、60kg/m复式交分道岔。
12、下道方式:即可单侧下道,也可双侧下道。
13、走行架走行轮距:1435mm
