南京中德专业研制PDS倒伞型表面曝气机，直径300—4000

PDS倒伞型立式表面曝气机

1．设备名称         倒伞型立式表面曝气机

   型号表示方法

    PDS —                 叶轮直径（m）

                            倒伞型立式表面曝气机

2．主要技术参数见表

3．用途

倒伞型系列立式表面曝气机是污水处理专用机械设备，广泛适用于活性污泥污水处理工艺的构筑物，还适用于河流曝气及氧化塘。

4．特点

（1）采用专用立式减速器，结构紧凑、重量轻；

（2）由于采用立式结构，减速机没有水平密封，根除了卧式结构输入轴端漏油的可能；

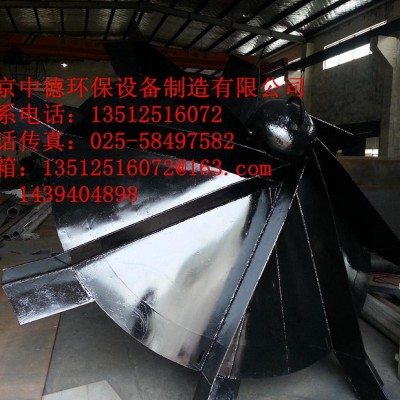

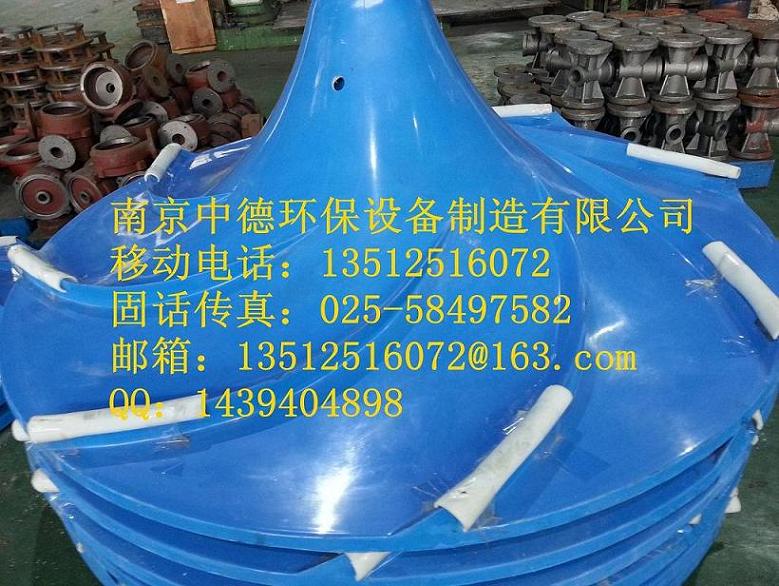

（3）倒伞叶轮径向推流能力强，完全混合区域广，动力效率高，不挂脏，不堵塞。

（4）增加重载轴承设计，有效保证设备的使用寿命。

（5）有效的防腐处理，提高设备抗腐蚀性，延长使用年限。

（6）选用知名品牌的减速器及电机，提高设备的整体质量，减少维护量。

5．构造及工作过程

曝气机由电动机、立式减速机、机架、联轴器、主轴、倒伞型叶轮和控制柜等组成。

在倒伞型叶轮的强力旋转推进作用下，水呈幕状自叶轮边缘甩出，形成水跃，裹进大量空气，使空气中的氧分子迅速溶于污水中，同时由于污水上、下循环，不断更新液面，使污水大面积与空气接触，进而有效能地吸氧，对污水进行生化和氧化作用，达到净化污水的效果。

6.安装与调试要求

1）按图三基础图检查机器安装基础是否符合要求，安装前应清理干净；

2）安装下垫板，用薄铁皮调整高度，并用水平仪测量两方向上的水平，两垫板的高度差应≤1mm；

3）安装减速箱，及倒伞主轴；安装后要保证各部分连接牢靠。

4) 安装后，按技术要求进行检验，保证其允差值符合规定的指标。

5) 检查和加注润滑油脂。

6) 空载运行2小时，传动平稳，无异常噪音。

7) 进行现场负载试验。

7．材质

叶轮                          碳钢

联接件                        不锈钢

所有连接附件、地脚螺栓        不锈钢

主轴                          碳钢

机架                          铸件

8．供货范围

（1）低速立式表曝机主机；

（2）软启动柜；

（3）安装附件

9．电气控制

    控制箱由断路器、交流接触器、热继电器组成，具有过载、短路、缺相等保护功能，控制倒伞型立式表面曝气机的起停，也可通过设置PLC接口对倒伞型立式表面曝气机的运行进行自动控制。
