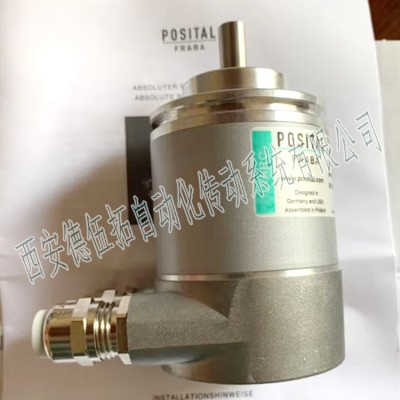

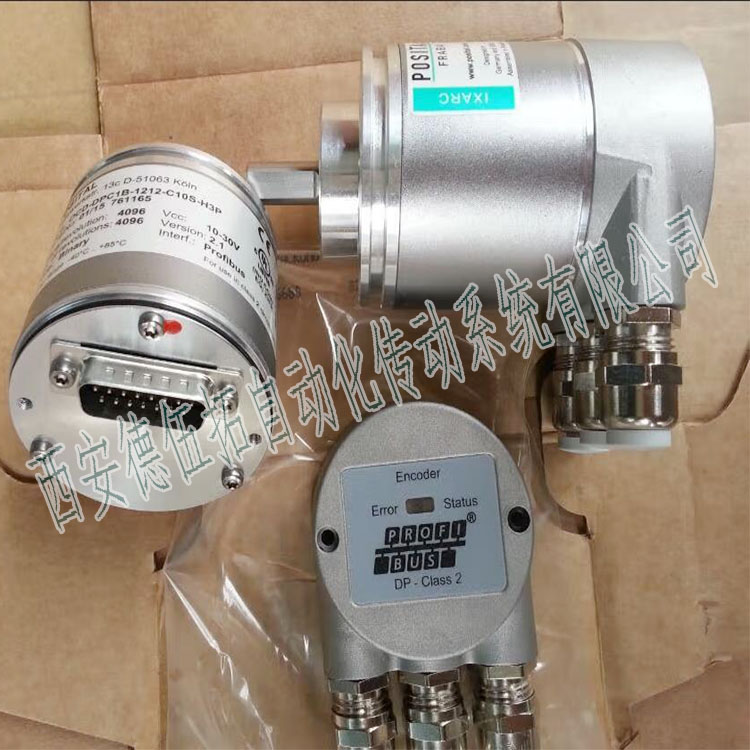

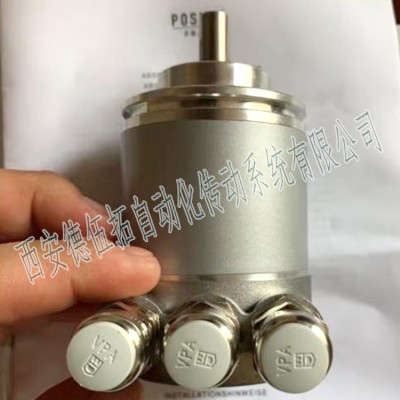

POSITAL博思特OCE-EIC1B-1213-F10S-HFZ-369多圈编码器
产品名称：多圈编码器
型号：OCE-EIC1B-1213-F10S-HFZ-369
品牌：POSITAL博思特
代理商：西安德伍拓自动化传动系统有限公司
POSITAL博思特OCE-EIC1B-1213-F10S-HFZ-369多圈编码器产品特点
体积更小、耐用性更强，
接口 Profibus(现场总线)
Profil DPV0, DPV1 和 DPV2 Class 2 (EN50170 + EN50254)
诊断 内存
编程功能 分辨率，传动系数（物理分辨率），速度比例+过滤器，预设（零点），计数方向，限位开关，节点号，示教模式，诊断模式
手动功能 地址选择开关0-99和终端电阻DIP开关（带有接线盒）
POSITAL博思特OCE-EIC1B-1213-F10S-HFZ-369多圈编码器技术参数
传输速率 Round Axis
传输速率 ≤12M波特
接口周期时间 ≥ 1 ms
输出驱动器 Profibus数据接口，光耦隔离
电源电压 10 – 30 VDC
功耗：≤ 230 mA @ 10 V DC, ≤ 100 mA @ 24 V DC
功耗：≤ 2.5 W
启动时间：< 1 s
反极性保护：是
短路保护：是
EMC:发射干扰 DIN EN 61000-6-4
EMC:抗干扰 DIN EN 61000-6-2
MTTF 13.5 年，在40 ℃下
传感器技术 光学
单圈分辨率 12 位
分辨率 多圈 13位
多圈技术 机械齿轮组（无需电池）
精度 (INL) ±0.0220° (14 – 16位), ±0.0439° (<13位)
认证 认证/寿命 码制 码 二进制码
外壳防护等级 (轴) IP65
外壳防护等级 (外壳) IP65
工作温度 -40 °C (-40 °F) - +85 °C (+185 °F)
存储温度 -40 °C (-40 °F) – +85 °C (+185 °F)
湿度 98%相对湿度, 无凝结状态
连接帽材料 铝
外壳材料 钢
外壳涂层 阴极防腐蚀防护（> 720小时耐盐雾测试) + 油漆喷涂
法兰形式 同步法兰, ? 58 mm
法兰材料 铝
轴的类型 实心轴, 长度 = 10 mm
轴的直径 6 mm (0.24")
轴的材料 不锈钢 V2A (1,4305; 303)
z大轴负载 轴向 40 N (4.5 lbs), 径向 110 N
z小机械寿命 550 (20 N / 40 N), 195 (40 N / 60 N), 135 (40 N / 80 N), 85 (40 N / 110 N)
转子转动惯量 ≤ 30 gcm2 [≤ 0.17 oz-in2]
摩擦力矩 ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)
z高机械速度 ≤ 12000 1/min
耐冲击性 ≤ 100g (6毫秒半弦波, EN 60068-2-27)
持久的抗冲击性 ≤ 10G（16毫秒半弦波，EN60068-2-29）
耐振动性 ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
长度 84,5 mm (3.33")
重量 460 g (1.01 lb)
了解更多POSITAL博思特OCE-EIC1B-1213-F10S-HFZ-369多圈编码器相关知识，敬请关注博思特编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供POSITAL编码器的选型、安装、调试、保养等技术指导服务，尽量避免企业因为编码器技术人员的短缺带来的损失，采取“线上+线下”服务的服务形式，帮助企业解决技术难题。
