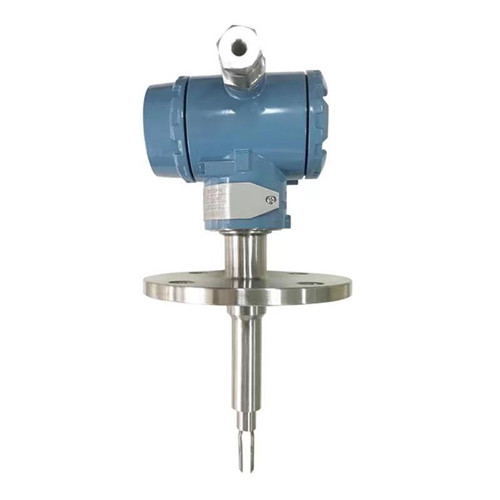

HJ-YCMD音叉密度计是一种在线测量密度和浓度的直插型仪表，提供一体化的“即插即用，免维护”式密度和浓度测量。主要用于工业过程自动化控制，可广泛应用于现场管道上、敞口或密闭储存罐等工业现场。它可以运用于以密度为基本参数的产品过程控制,或者以固体百分比或浓度百分比为参照的质量控制中。
音叉密度计工作原理
HJ-YCMD音叉系列在线密度、浓度计，是使用声波频率信号源对金属音叉进行激励，并使音叉处于中心频率下自由振动，此频率与接触液体的密度有着相联对应关系，因而通过对频率的分析可测量液体的密度，再进行温补可消除系统的温漂； 而浓度则根据对应液体密度和浓度的关系式可计算出20℃温度下的浓度值。
音叉密度计应用行业
石化行业：柴油、汽油、乙烯等
化工行业：硫酸、盐酸、硝酸、氯乙酸、氨水、甲醇、乙醇、盐水、氢氧化钠、冷冻液、碳酸钠、甘油、双氧水等
制药行业：药液、生物液体、醇提、丙酮、酒精回收等食品及饮料行业：糖水、果汁、酿造、奶油等
电池、电解液行业：硫酸、氢氧化锂等
环保行业：脱硫（石灰浆、石膏浆）、脱硝（ 氨水、尿素）、废水处理（mvr酸、碱、盐回收）等
音叉密度计参数
|
密度测量范围
|
0.5 – 2.5 g /cc (500 – 2500 kg/m3)
|
|
标定范围
|
0.8 – 1.2 g /cc (800 – 1200 kg/m3)
|
|
测量精度
|
± 0.001 g /cc (± 1 kg/m3)/± 0.002 g /cc (± 2 kg/m3)
|
|
重复性
|
± 0.0002 g /cc (± 0.2 kg/m3)
|
|
温度输出范围
|
-20℃ ~ +150℃
|
|
工作压力
|
10MPa 特殊 20MPa
|
|
流体粘度范围
|
0 – 20000 cP
|
|
温度系数
|
小于0.1 kg/m3/℃ (校正后)
|
|
压力影响
|
可忽略不计
|
|
内置温度传感器
|
PT100
|
|
接液材质
|
316L不锈钢 哈氏合金
|
|
叉体涂层
|
标准型，PTFE 或电解抛光
|
|
供电电源
|
24VDC，≥500mA
|
|
模拟信号输出
|
4 -20 mA，0-1000Hz，RS485 Modbus RTU
|
|
输出精度(20℃)
|
读数的± 0.1%或± 0.05% FS
|
|
输出重复性(-40 ~ +85℃)
|
± 0.05% FS
|
|
过程连接
|
ANSI 150 ~ 1500 RF
DIN 50 PN16 DIN 50 PN40
IDF 和 RJT 卫生型
|
|
防护等级
|
IP65
|
|
外壳
|
铝合金
|
音叉密度计典型行业
石油和石化工业 － 界面检测 — 多油品输送管线
化工行业 － 酸碱盐的生产-质量管控
酿酒业 － 品质控制 — 连续在线检测
有机和无机化学材料 － 泄漏检测 — 使用盐水的地下贮罐
制药行业 － 中药浓缩、酒精回收
电池行业 － 氢氧化锂、 电解液、硫酸溶液浓度
音叉密度计选型表
|
HJ-YCMD
|
音叉密度计
|
|||||||
|
量程范围
|
1
2
X
|
0-1.5g/cm3
0-1.8g/cm3 其它
|
||||||
|
过程接口
|
D1 D2 D3
K1
K2 M
XX
|
2"150LB 法兰
2"300LB 法兰Dn50PN25 法兰2"卡箍
3"卡箍G1 螺纹
其它
|
||||||
|
J1
|
316
|
|||||||
|
J2
|
钛材
|
|||||||
|
接液材质
|
J3 J4
|
锆材哈 C
|
||||||
|
JX
|
其它
|
|||||||
|
表面处理
|
A B
|
标准抛光电抛光
|
||||||
|
0
|
标准长度(127)
|
|||||||
|
1
|
100mm
|
|||||||
|
插入长度
|
2
3
|
200mm
300mm
|
||||||
|
5
|
500mm
|
|||||||
|
X
|
其它
|
|||||||
|
附 件
|
F0 F1 F2 F3 F4 F5 F6
FX
|
无
安装支架旁通管道流通室冲洗口法兰支座防护罩
其它
|
||||||
音叉密度计使用优点
完全一体化的“即插即用，免维护”式数测
通过防爆认证量，可用于监测和控制
连续测量
没有可动部件，维护量少
长杆型适于在开口罐和密封罐中使用
长杆的长度可达2米
提供包括316L、哈C、锆等材质
允许存在少量固体和气泡
密度、标准密度或特殊计算值（固体百分比、浓度、比重等）、4–20mA输出。
不易受温度、压力影响
直插式密度计适于在高管道压力下工作
提供温度传感器
音叉密度计注意事项
由于工艺流程的需要，音叉密度计经常安装在工作条件较为恶劣的现场。为了尽可能减少密度传感器工作条件的恶劣程度，注意以下事项：
★音叉密度计应尽量安装在温度梯度和温度变化小，无冲击和振动的地方。
★ 被测介质不容许结冰，否则将损伤传感元件，导致音叉密度计损坏。
★ 防止与腐蚀性或过热的被测介质相接触。
★ 要防止渣滓在罐体内沉积。
★ 应轻拿轻放以防碰坏音叉密度计。
★ 禁止直接摔放仪器。
★ 禁止仪器在额定压力以上工作。
★ 禁止压力测试超过指定测试压力。
★ 须知仪器适用于所有防爆场合。
★ 须知禁止在音叉密度计安装时焊接管道。
