液压钻机价格

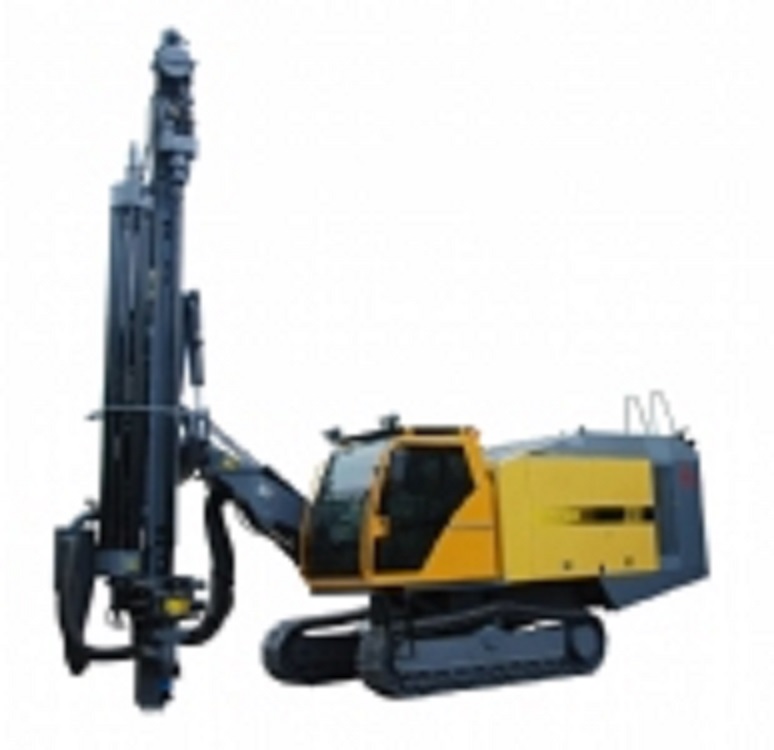

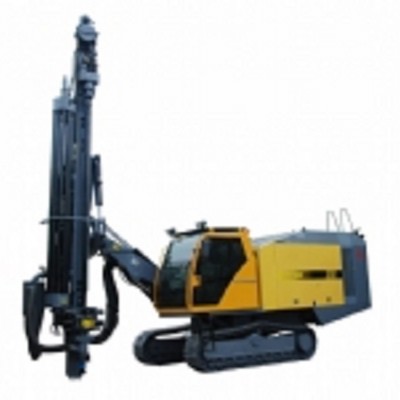

“开山”牌KL511型全液压露天钻车配备标准51毫米直径钎杆，可钻凿89-127毫米的垂直、倾斜及水平炮孔。广泛应用于路堑开挖，管道敷设和基础工程以及露天矿山的钻孔作业。
KL511配备重型液压顶锤式凿岩机（23.4kW）。凭借其强大的回转扭矩、冲击功率，匹配足够的洗孔能力和先进的控制系统，使得其完全有能力在复杂岩层的工况下发挥其性能。
钻车车架具备0-180°的回转能力，使得钻车一次定位凿岩覆盖范围达26.5平方米，极大的提高了钻车排布孔效率及应对复杂工况的能力。
钻车采用高效的开山牌螺杆空气压缩机，环保节能，具备完全自主知识产权。
钻车动力单元横置于上层回转机架的尾端与钻臂和推进梁相对称，无论钻臂和推进梁位于任何方向都起到相互平衡的作用。
钻车的行驶、履带调平和车架回转可选配无线遥控功能在驾驶室外面进行操作。
KL511型全液压露天凿岩钻车技术参数:
|
外形尺寸与重量 |
|
|
运输尺寸（长*宽*高） |
11100*2520*3320mm |
|
重量 |
15000kg |
|
铰接钻臂及底盘 |
|
|
离地间隙 |
420mm |
|
机架回转 |
120°+60° |
|
钻孔覆盖面积 |
26.5㎡ |
|
履带调频角度 |
10°up, 10°down |
|
行驶速度 |
0-3.5km/h |
|
爬坡能力 |
30° |
|
牵引力 |
120kN |
|
动力单元 |
|
|
发动机 |
Caterpillar C7 |
|
气缸数 |
6 |
|
输出功率 |
168kW/2200rpm |
|
传动形式 |
齿轮箱 |
|
液压泵 |
2×变量柱塞泵+2×齿轮泵 |
|
螺杆式空压机 |
浙江开山 |
|
风量 |
10m3/min |
|
风压 |
10bar |
|
燃油箱 |
350L |
|
集尘系统 |
|
|
集尘器能力及真空度 |
23m3/min；1000mm水柱 |
|
滤芯/材料 |
13个/纤维 |
|
过滤面积 |
10㎡ |
|
液压马达功率 |
12kW |
|
液压凿岩机 |
|
|
型号 |
HC170RP |
|
冲击功率 |
23.4kW |
|
z大冲击压力 |
180bar |
|
冲击频率 |
41Hz |
|
z大扭矩 |
1590Nm |
|
z大回转压力 |
200bar |
|
z大回转速度 |
130rpm |
|
钎尾润滑 |
空气/油雾 |
|
润滑耗油量 |
15滴/min |
|
钻孔直径 |
89-127mm |
|
液压系统 |
|
|
行驶、凿岩 |
负载传感式 |
|
过滤精度 |
10μm |
|
冷却能力 |
+50°环境温度 |
|
液压油箱 |
200L |
|
钻臂、推进梁及换杆器 |
|
|
钻臂举升 |
83° |
|
折叠臂举升 |
87° |
|
滑架摆角 |
-56°/52°；-20°/94° |
|
滑架倾斜 |
125° |
|
补偿行程 |
1353mm |
|
凿岩机行程 |
4020mm |
|
z大推进力 |
19kN |
|
推进方式 |
马达-滚子链 |
|
经济钻孔深度 |
22m |
|
容杆数量 |
5+1 |
|
钻杆型号 |
C51-52R-C51-3660 |
|
钻杆螺纹润滑 |
标准 |
|
控制系统 |
|
|
行驶 |
液压先导+无线遥控 |
|
钻臂 |
液压直控 |
|
凿岩 |
先导控制（电/液） |
|
开孔控制 |
无级 |
|
冲击控制 |
冲击压力控制 |
|
防卡 |
液压 |
|
电压 |
24V，直流 |
|
驾驶室 |
|
|
安全驾驶室 |
符合防落石&防滚翻标准 |
|
室内噪声水平 |
|
|
控制功能 |
钻孔、行驶、钻臂动作和换杆器 |
|
座椅 |
可调 |
|
空调 |
标准冷暖 |
|
娱乐 |
收音机+MP3 |
