（1）国产品牌滤芯均为我司生产的替代原厂品牌滤芯，其过滤滤材采用德国原装进口HV公司产品，注册商标为“佳洁”牌。本公司涉及的其它品牌均无品牌意义，只是作为产品型号参照和客户选型对照使用。进口滤芯和过滤器为原装进口，有防伪标志。我司长期为国内各大企业贴牌生产各种款式的压缩空气精密过滤器滤芯

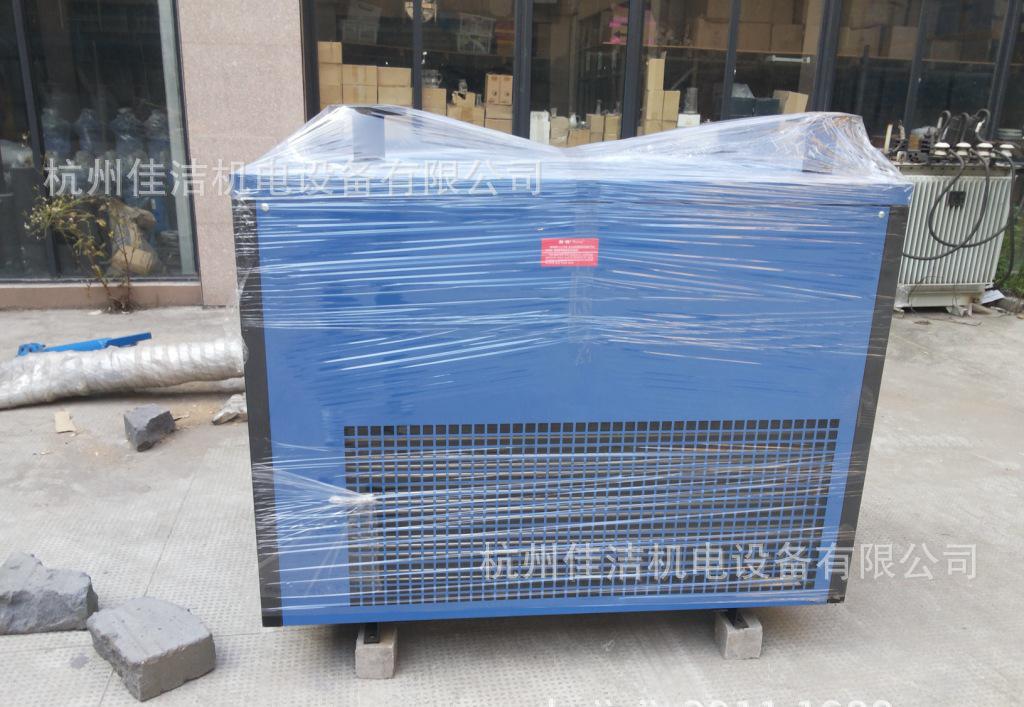

杭州佳洁机电设备有限公司供应冷干机 ? 冷干机（DRYER）是冷冻式干燥机的简称，属于气动系 统中的气源处理元件。 1 冷干机原理 利用冷媒与压缩空气进行热交换，把压缩空气冷却至 2～10℃的范围，以除去压缩空气中的水分蒸气成分）。当 压缩空气的压力高、温度低、环境温度低、且处理空气量小 时，则可得到低压力露点。大气压露点只能达到－17℃

冷干机选用方法 主要考虑处理流量、压力露点、使用环境以及电压等。当压缩 空气的压力高、温度低、且处理空气量小时，则得到低压力露点。 冷干机j结构与工作流程 空气系统：热而潮湿并含有水份的压缩空气进入预冷器（热交换器），与 即将排出的被冷却的干燥空气进行热交换，降低空气的饱和温度，并除去 部分水份； .预冷后的压缩空气进蒸发器，与蒸发器内的制冷剂再次进行热交换，使空 气冷却到压力露点； 蒸发器内排出的压缩空气呈低温状态，水份、油份、杂质等被凝结，经气 水分离器分离后，由自动排水器排出机外；被冷冻干燥后的压缩空气重新 回到预冷器，与进入的压缩空气热交换，使其升温，升温后的干燥气体输 出，能有效地防止管路结露现象的发生，保证用户放心使用。 制冷系统：低温液态制冷剂在空气冷却器中吸收了热量后成为汽态，经凝 聚器及吸入过滤干燥器，确保进入压缩机的制冷剂确为汽态，从而保证压 缩机工作正常并由热力膨胀阀及热气旁通阀，组成的双重自动平衡功能则 可确保露点的稳定。 冷干机四大主要部件及作用 ⑴制冷压缩机 制冷压缩机是制冷系统的心脏，目前大多数压缩机采用全密封往复式压缩机。压 缩机吸入来自蒸发器的制冷剂气体经压缩使其变为高压高温的过热蒸气，后由排气 管排出。 ⑵冷凝器 冷凝器的作用是将冷媒压缩机排出的高压、过热冷媒蒸气冷却成为液态制冷剂， 其热量被冷却水或冷却空气带走。使制冷过程得以连续不断进行。 ⑶蒸发器 蒸发器是冷干机的主要换热部件，压缩空气在蒸发器中被强制冷却，其中大部分 水蒸气冷却而凝结成液态水排出机外，从而使压缩空气得到干燥。低压冷媒液体，在 蒸发器里发生相变变成为低压冷媒蒸汽，在相变过程中吸收周围热量，从而使压缩空 气降温。 ⑷热力膨胀阀（毛细管） 热力膨胀阀（毛细管）是制冷系统的节流机构。在冷干机中，蒸发器制冷剂的供 给及其调节者是通过节流机构来实现的。节流机构使制冷从高温高压液体进入蒸发器。 ? 冷干机的使用注意 ? 1）不要放在日晒、雨淋、风吹或相对湿度大于85%的场所。不要放 置在灰尘多、有腐蚀性或可燃性气体的环境中。不要放置在有振动、冷凝 水有冻结危险的地方。不要离壁面太近，以免通风不良。不得已需在有腐 蚀性气体的环境中使用，应选用铜管经防锈处理的干燥器或不锈钢热交换 器型的干燥器。应在环境温度40℃以下使用。2）压缩空气的进口不要接 错。为便于维修，要确保维修空间，应设置旁通管路。要防止空压机的振 动传给干燥器。配管重量不要直接加在干燥器上。3）排水管不要向上立 着，不要打折或压扁。4）电源电压允许波动小于±10%。应设置适当容 量的漏电断路保护器。使用前必须接地。5）压缩空气进口温度过高、环 境温度过高（40℃以上）、使用流量超过额定处理空气量、电压波动超过 ±10%、通风太差（冬季也要换气，否则室温也会升高）等情况下，保护 电路会发挥作用，指示灯灭，停止运转。6）当空气压力高于0.15MPa时， 常开式自动排水器的排水口才能关闭。空压机的排水量太小时，排水口处 于开启状态，有空气吹出。7）压缩空气质量差，如混入灰尘和油分，这 些赃物会粘附在热交换器上，降低其工作效率，同时排水也易失效。希望 在干燥器进口设置过滤器，并要确认一天排水不少于一次。8）干燥器的 通风口每月要用吸尘器清扫一次。9）接通电源，待运转状态稳定后，再 接通压缩空气。停止运转后，必须等待3min以上才能再起动。10）若使用 自动排水器，应经常检查其排水功能是否正常。要经常清扫冷凝器上的灰 尘等。要经常检查冷媒的压力，可判断冷媒是否泄漏及冷冻机的能力是否 有变化。要检查排除冷凝水的温度是否正常 ? 冷干机 - 常见故障分析 ? 一、冷干机排气温度过高有何原因? ? 1、压缩空气进气温度过高或流量太大 ? 2、制冷系统工况发生变化,引起冷媒蒸发温度升高,使压缩空气在 蒸发器里得不到足够冷却 ? 3、预冷器管道外壁散热量太大 ? 二、冷干机排气温度过低有何原因? ? 1、预冷器热交换面积不够而蒸发器制冷量有余 ? 2、压缩空气进气温度流量太小 ? 3、制冷系统工况发生变化,使冷媒蒸发压力低于正常值 ? 三、冷媒灌注量的多少对冷干机有何影响? ? 1、冷媒灌注过少,冷干机会出现下列现象: ? (1)蒸发压力.冷疑压力都比正常运转低,但空气露点却降不下去。 ? (2)压缩机外壳发烫. ? 2、冷媒灌注过多,冷干机会出现: ? (1)由于冷媒液体存积于冷疑器,使冷疑面积减小,导致冷疑压力升 高,严重时引起高压跳闸, ? (2)制冷压缩机负荷增高,启动困难, ? (3)制冷剂在蒸发器中未能全部汽化,使湿蒸汽进入压缩机,有"液压 缩"危险, ? (4)由于冷疑压力升高,使压缩机制冷量减少,空气露点上升.
