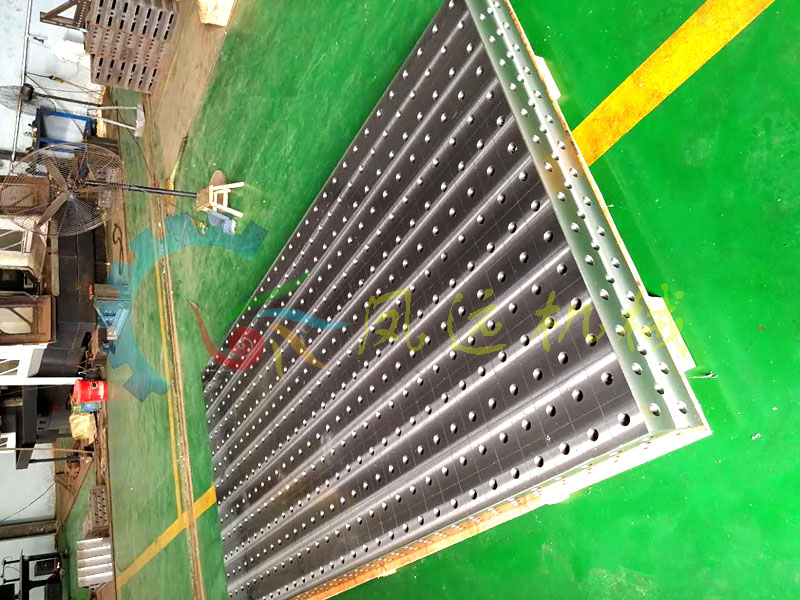

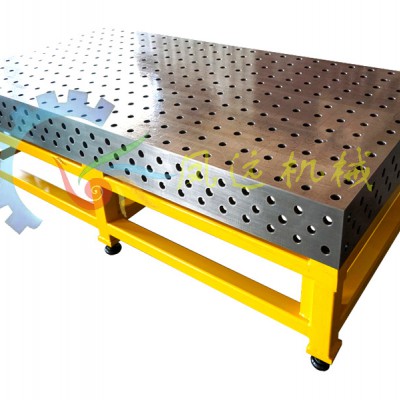

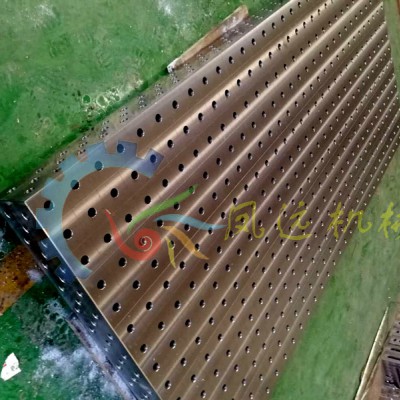

三维平台详情：
|
三维柔性焊接平台 |
|
|
产品材质：HT250-300 |
硬度：HB170-240 |
|
孔径：ф28mm、ф16mm |
平面度：0.08mm/m2 |
|
孔距公差：≤0.05mm |
垂直度：0.08 mm/m2 |
|
孔径公差：±0.05mm |
平行度：0.08 mm/m2 |
|
加工方式: 数控机床加工 |
抗拉强度：240MPa |
|
包装：木制全包 |
质保期：一年 |
主要特点：
精加工工作平台，表面特殊处理，不易受烛接飞溅损伤，使用寿命长。多种组合夹具，随意组合。准确确定、快速装夹，调高产品质量和生产效率。设备柔性好，更换相应夹具可快速更换任意产品，设备不被 淘汰。
三维柔性焊接平台特点：
三维柔性焊接平台共有五个工作面,侧面用于扩展或辅助定位；
按系列分为D16/D28两个系列；
D16系列的孔为Φ16,孔间距为50mm±0.05阵列组成，表面分布着50x50mm的网格线；
D28系列的孔为Φ28,孔间距为100mm±0.05阵列组成，表面分布着100x100mm的网格线。
三维孔系组合柔性焊接工艺装备：
【组合】：因为所有附件都是事先预制好的，可根据产品的需求任意组合及调整。
【三维】：代表三个方向一般夹具都是纵向和横向没有垂直方向。平台大面有二个方向，四周边可用作垂直方向的安装，从而达到立体组合。
【孔系】：这套夹具的主要特点就是从平台到附件都是标准孔没有传统的螺纹或t型槽，配合快速锁销就
能使装配变得更加快捷方便，定位更准确。
|
D28三维焊接平台规格型号 |
||
|
（长X宽X高）mm |
孔数(个) |
重量（kg） |
|
1000x1000X200 |
216 |
300 |
|
1200x1000X200 |
248 |
360 |
|
1500x1000X200 |
296 |
525 |
|
1500x1500X200 |
401 |
768 |
|
2000x1000X200 |
376 |
636 |
|
2000x1500X200 |
506 |
954 |
|
2000x2000X200 |
636 |
1272 |
|
2400x1200X200 |
500 |
914 |
|
2500x1500X200 |
611 |
1313 |
|
3000x1500X200 |
716 |
1452 |
|
4000x2000X200 |
1156 |
2369 |
