品牌：上海三利给水设备有限公司

流量范围：8m³/h~3000m³/h

使用温度：-15℃~60℃
配套功率：0.75-55KW
工作压力：≤1.6MPa
过流材质：铸铁、铸钢、不锈钢

适用介质：输送带颗粒的污水、污物，也可用于抽送清水及带腐蚀性介质。

我公司可针对实际工况，选择不同的配置，提供准确的解决方案。

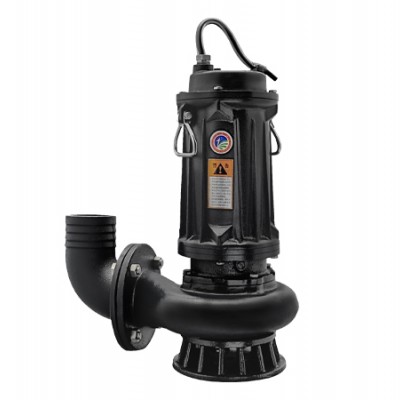

三利·WQ/S型带刀切碎式潜水排污泵概述：

WQ/S型带刀切碎式潜水排污泵是在国外的潜水排污泵技术的基础上，根据标准进行生产的新型排污设备。本系列水泵具有结构简单、排污力强及节能的优点，同时可配备自动控制及自动安装自耦装置，使泵的组合更为优良，而泵的运行则更为。

WQ/S型带刀切碎式潜水排污泵是（上海三利给水设备有限公司）针对市政排水，污水处理需要研制的切碎泵，用于污水处理、市政污水提升、工业排污和一体化泵站，非常适合排送纤维物体、塑料袋、棉麻布等需要带切碎功能的场合。

WQ/S型带刀切碎式潜水排污泵保持原有型谱19个型号不变，切割结构不变，在原有基础上采取优化泵头结构设计，经过改进，降低了客户全周期使用成本，可以给客户带来收益。

三利·WQ/S型带刀切碎式潜水排污泵产品特点：

WQ/S型带刀切碎式潜水排污泵具有很多优点，就是可以直接放到水中使用。但是，在没有设置或不便设置拦污栅的场合，普通潜水排污泵常会发生泵和管路被污水中较大的杂物堵塞的现象，给用户造成麻烦。
为解决这一问题，我公司开发了WQ/S型带刀切碎式潜水排污泵，这种泵不仅具有通常潜污泵的所有优点：
1）、S型双刀刃叶轮能将麻袋、塑料编织袋、帆布手套、皮手套、棉线编织手套，以及日用塑料袋、布、卫生纸、卫生巾、棉线一类的物体切碎并顺利地排送，能完全避免泵和管路被污水中的杂物堵塞，使用时不必设置昂贵的拦污和除污装置。
2）、叶轮和泵盖采用耐锈蚀的材料并经过热处理，叶轮和泵盖上的切割刃既有足够的硬度，又耐锈蚀，因而耐磨损，能长期保持锋利。
3）、叶轮流道尺寸和泵体流道尺寸匹配精当，使得被切碎的杂物能够顺利通过。
4）、轴承和机械密封的布置方式，使轴的悬臂很短，轴的刚度和强度，这样，轴的振动很小，使机械密封的泄漏大为减少；轴能承受很大的冲击负荷；轴承处于油室的油浴之中，能得到的润滑和冷却，即使在泵不时切碎较硬物体的重负荷工作条件下，仍然具有很长的寿命。
5）、泵侧和电机侧都配置机械密封，实现电机的双重潜水轴封防护。油室中的油对机械密封进行充分的润滑和冷却。泵侧机械密封区具有切碎和杂物的结构，使杂物不能在机械密封腔积聚或沉积，从而避免其影响机械密封的正常工作。
6）、在所有过流旋转件和固定件之间设置的刮削槽，能将过流旋转件和固定件之间挤入的薄而韧性的碎屑刮除，避免造成泵功率大或堵转。

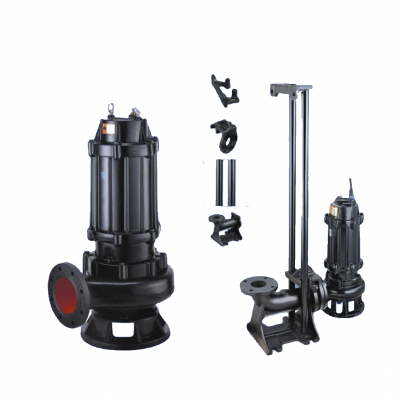

7）、可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来大方便，人可不必为此而进入污水坑。
8）、可根据用户需要配备全自动保护控制柜，对泵的漏水、漏电、过载及超温等进行保护，提高了产品的。
9）、可根据用户需要配备浮球开关可以根据所需液变化，自动控制泵的起动与停止，不需专人看管，使用为方便。

三利·WQ/S型带刀切碎式潜水排污泵主要用途：

适用于制药、造纸、化工、煤加工工业、各种养殖业、屠宰场、化粪池、制革、纺织、及城市污水排放系统等行业输送含有固体颗粒、长纤维物的液体，以及脏、粘和滑的污水污物，也可用于抽送清水及带弱腐蚀性介质。

三利·WQ/S型带刀切碎式潜水排污泵型号意义：


「上海三利给水设备有限公司 」

“多年的经验”来证明我们的实力！

为客户提供期待的产品和解决方案，不断为客户创造新价值！

WQ/S型带刀切碎式潜水排污泵期待您的见证！

三利·WQ/S型带刀切碎式潜水排污泵结构图：


三利·WQ/S型带刀切碎式潜水排污泵性能参数表：

序号	型号	流量 (m3/h)	扬程 (m)	功率 (kw)	转速 (r/min)	口径 (mm)	电压 (V)	碎物大尺寸 (mm)
1	25WQ/S8-22	8	22	1.1	2900	25	380	13
2	32WQ/S8-12	8	12	0.75	2900	32	380	16
3	32WQ/S12-15	12	15	1.1	2900	32	380	16
4	40WQ/S10-12	10	12	1.1	2900	40	380	20
5	40WQ/S15-15	15	15	1.5	2900	40	380	20
6	40WQ/S15-30	15	30	2.2	2900	40	380	20
7	50WQ/S20-7	20	7	0.75	2900	50	380	25
8	50WQ/S10-10	10	10	0.75	2900	50	380	25
9	50WQ/S20-15	20	15	1.5	2900	50	380	25
10	50WQ/S15-25	15	25	2.2	2900	50	380	25
11	50WQ/S20-20	20	20	2.2	2900	50	380	25
12	50WQ/S18-30	18	30	3	2900	50	380	25
13	50WQ/S40-15	40	15	4	2900	50	380	25
14	65WQ/S25-10	25	10	1.5	2900	65	380	32
15	65WQ/S25-15	25	15	2.2	2900	65	380	32
16	65WQ/S37-13	37	13	3	2900	65	380	32
17	65WQ/S25-30	25	30	4	2900	65	380	32
18	80WQ/S25-5	25	5	1.1	2900	80	380	35
19	80WQ/S30-7	30	7	1.5	2900	80	380	35
20	80WQ/S40-7	40	7	2.2	2900	80	380	35
21	80WQ/S30-15	30	15	3	2900	80	380	40
22	80WQ/S40-15	40	15	4	2900	80	380	40
23	80WQ/S60-20	60	20	5.5	1450	80	380	40
24	80WQ/S65-25	65	25	7.5	1450	80	380	40
25	80WQ/S80-20	80	20	7.5	1450	80	380	40
26	80WQ/S20-50	20	50	5.5	2900	80	380	40
27	80WQ/S20-60	20	60	7.5	2900	80	380	40
28	100WQ/S85-10	85	10	4	1450	100	380	50
29	100WQ/S60-15	60	15	5.5	1450	100	380	50
30	100WQ/S100-15	100	15	7.5	1450	100	380	50
