产品特点
1.外壳采用高强度玻璃纤维不饱和聚酯树脂压制而成，具有耐腐蚀、抗冲击、热稳定性好等性能，外形美观;
2.具有可靠的联锁功能，即只有插座腔内的开关分断后插头才能拔出，只有插头插入腔内，开关才可闭合;
3.插头接触性能可靠，使用寿命长，插座内的插套有一个弹性的百叶式弹簧套(材质为铍青铜，经热处理)，使插头既有自我清洁的特性，又保证了小的接触电阻和低温升，同时也将所要的插拔力降到了z低，百叶式弹簧套的设计保证了插头和插座功能的正常发挥和永久的自清洁效果，解决了插接装置在使用中受周围环境的影响(如湿度，尘埃等)，确保了插接装置的电传输性能;
4.插座设有挂锁，不使用时可锁定，插座无法打开。
防爆标志：ExdeⅡBT4，ExdeⅡCT4
防护等级：IP65，IP55
防腐等级：WF1
额定电压：AC220V/380V
额定电流：16A，32A
极数：IP+N+PE，3P+N
进线口螺纹：G2”～G3”
出线口螺纹：G1 1/2”
技术参数：
1、执行标准：GB3836.1、GB3836.2、GB3836.3、IEC60079-0、IEC60079-1、IEC60079-7、EN60079-1、EN60079-7；
2、防爆标志：Exed II CT6；
3、额定电流：16A、32A；
4、防护等级：IP65；
5、防腐等级：WF2；
6、进线口螺纹：G3/4″引入口规格 G1″引入口规格；
7、电缆外径：适合φ8mm~φ14mm电缆 适合φ12mm~φ17mm电缆；
4. 使用环境条件
a) 海拔高度：≤2000米；
b) 工作环境温度：-40℃～+45℃；
c) 周围空气相对湿度不大于95%(+25℃)；
d) 在无显著摇动和冲击振动的地方；
e) 在无破坏绝缘的气体或蒸气的环境中；
f) 在含爆炸性气体的环境（1区、2区）场所；
g) 可燃性粉尘环境（21区、22区）场所；
h) 污染等级：3级；
i）安装类别：Ⅱ类。
二、主要技术参数见表1
三、结构概述
本产品由插头和插座等部分组成。外壳采用铸铝合金制成，表面高压静电喷塑。本产品设置时序功能，对于不同的工作电压设置不同的指示颜色，防止不同规格的插头与插座误插拔。内装分断隔离开关且实现机械连锁，确保插头插拔时不带电。本产品具有联锁结构，只有插座内的开关分断后方能拔出插头，也只有插入插头后方能合上开关。钢管或电缆布线均可。
四、外形及安装尺寸示意图(见附图)
五、安装、使用与维护
5.1 安装前检查铭牌上所列参数是否符合实际使用条件。
5.2 插接装置须由专业人员进行安装。
5.3 安装时注意插头、插座上的相位必须一一对应，否则可能会造成短路
引起插销烧坏甚至引起相连电器设备损坏。
5.4 产品应可靠接地。
5.5 在安装、维修时应先切断前级电源后开盖。
5.6 在安装、维修时应确保腔内电气间隙和爬电距离。
5.7 插接装置安装完成后，送电前应检查电极与外壳之间的绝缘电阻是否正常，正常后方能送电。

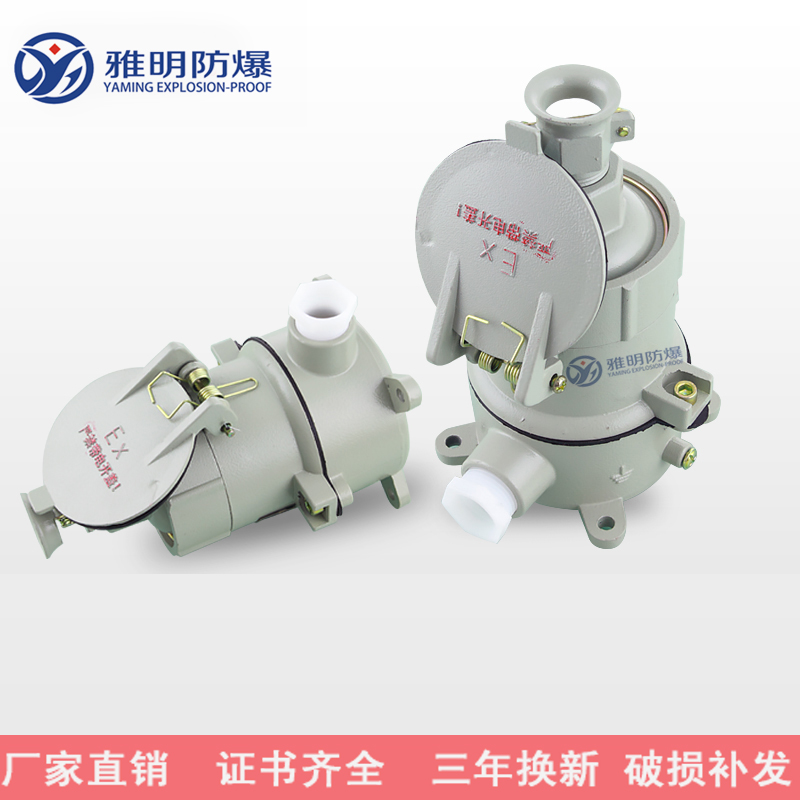

防爆插销BCX51-16A380VWF2
