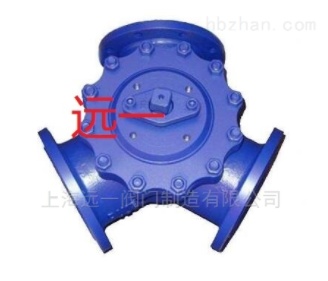

一、Y型三通球阀产品概述
Q42F/H-16C/25/40P/R/RL法兰连接120度斜角Y型三通球阀的流道形式为120度切换，流道平坦，流体阻力小，流通能力强，不会使介质停留在流道内部，实现各管道能够得到很好、很顺的切换，该阀外型美观，结构紧凑合理，密封性能好。Q42F/H法兰连接120度斜角Y型三通球阀与阀座密封根据工况不同，可分别采用软密封、喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬质材料等多种先进工艺，适用各种苛刻工况，软密封适用200℃以下工况，硬密封碳钢不超过425℃，不锈钢不超过450℃。
二、Y型三通球阀主要零部件材料表
|
序号 |
零件名称 |
材质名称(常规配置) |
|||
|
Q42F/H-C |
Q42F/H-P |
Q42F/H-R |
Q42F/H-RL |
||
|
1 |
阀体、阀盖 |
WCB |
304(CF8) |
316(CF3) |
316L(CF3M) |
|
2 |
填料 |
PTFE、PPL、柔性石墨 |
|||
|
3 |
球体 |
WCB+HCr |
304(CF8) |
316(CF3) |
316L(CF3M) |
|
4 |
密封圈 |
PTFE、PPL |
|||
|
5 |
垫片 |
PTFE、PPL |
|||
|
6 |
阀杆 |
2Cr13 |
304 |
316 |
316L |
|
7 |
双头螺栓 |
35CrMoA |
304 |
316 |
316L |
三、Y型三通球阀主要性能规范表
|
公称压力 |
试验压力PS(MPa) |
||
|
壳体 |
高压液密封 |
低压液密封 |
|
|
1.6 |
2.4MPa |
1.76MPa |
0.6MPa |
|
2.5 |
3.75MPa |
2.75MPa |
|
|
4.0 |
6.0MPa |
4.4MPa |
|
|
适用工况 |
适用介质 |
水、油品、气等非腐蚀介质和酸碱腐蚀介质 |
|
|
适用温度 |
-28～450℃ |
||
|
执行标准 |
设计 |
GB/T12237-89 |
|
|
结构长度 |
GB12221 |
||
|
连接法兰 |
JB/T79.1-79.4、GB/T9113.1-9113.4、HG20592、 ASTM B16.5 |
||
|
检验试验 |
GB/T13927、JB/T9092、API598 |
||
四、Y型三通球阀主要外型尺寸表
|
公称压力 PN(MPa) |
公称通径 DN(mm) |
尺寸(mm) |
||||||
|
L |
D |
K |
R |
C |
f |
N-d |
||
|
1.6 |
50 |
110 |
160 |
125 |
100 |
20 |
3 |
4-?18 |
|
65 |
130 |
180 |
145 |
120 |
20 |
3 |
4-?18 |
|
|
80 |
150 |
195 |
160 |
135 |
20 |
3 |
8-?18 |
|
|
100 |
170 |
215 |
180 |
155 |
22 |
3 |
8-?18 |
|
|
125 |
190 |
245 |
210 |
185 |
22 |
3 |
8-?18 |
|
|
150 |
210 |
280 |
240 |
210 |
24 |
3 |
8-?23 |
|
|
200 |
245 |
335 |
295 |
265 |
24 |
3 |
12-?23 |
|
|
250 |
290 |
405 |
355 |
320 |
30 |
3 |
12-?25 |
|
