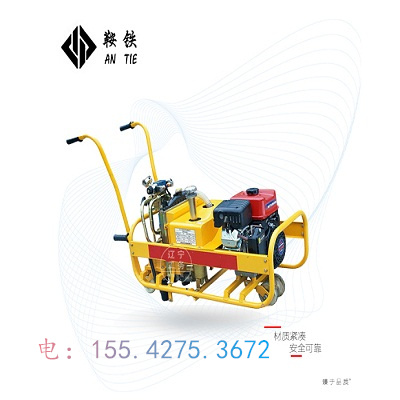

鞍铁YLB-700高铁液压双头扳手矿山施工设备日常维护
本实用新型提供一种结构简单、转换方便、可以应对多种型号螺栓的新型螺栓紧固扳手。一种新型螺栓紧固扳手,包括手柄,手柄的一端或者两端设置有转轴,所述转轴的中心轴线与手柄所在的长度方向垂直,所述转轴上设置有实心的扳手头,所述扳手头为正多面体,所述扳手头的每个侧面上设置有尺寸不同的螺丝卡槽。结构简单、转换方便、快捷的特点,随着扳手头的旋转,一把工具上可以同时设置与多种型号的六角螺栓头匹配的螺丝卡槽,提高了工具的集成度和施工时的工作效率。
特点:
1.国内首创全液压传动,采用液压控制系统取代传统离合器,输出扭矩准确、恒定,保证良好的作业质量,故障率更低。
2.YLB-700高铁液压双头扳手净重65kg,低于国内外同类产品,操作轻便、上下道快捷。
3.独特的液压油散热系统,使油箱容积为8L的液压油能保证连续作业油温不超过+70度。
4.套筒轴线始终垂直于轨枕面,对位快速、准确,平均工作效率为双头的1.5倍。
5.主机与机架之间采用360度旋转联接,适用于正线、尖轨导曲线、岔根灯不同方位的作业。
6.YLB-700高铁液压双头扳手操作设计为人的自然站立式,配合液压远程阀按钮,螺母松紧无需弯腰作业,符合人机工程学原理。
7.YLB-700高铁液压双头扳手设有紧急下道,快速撤离装置。
技术属性
1、发动机:GX200
2、功率:4.9kW(3800rpm)
3、主轴:低速:71rpm 高速:186rpm
4、可调扭矩:0~450Nm
5、扭矩:700Nm
6、瞬时冲击扭矩:1000Nm
7、主机质量:88kg
8、外型尺寸:1750×600×750mm
操作规程
YLB-700高铁液压双头扳手提出了使用YLB-700高铁液压双头扳手作业时的规定。
1适用范围
1.1YLB-700高铁液压双头扳手适用于43、50、60、75kg/m钢轨线路、道岔、提速道岔M22、M24、M27、M30的螺栓螺母的松紧作业。
1.2YLB-700高铁液压双头扳手在线路上施工时在封锁的条件下进行。
2施工组织
2.1YLB-700高铁液压双头扳手机组作业人员4人,即施工负责人1名,操作手1名,配合作业1名,防护员1名。
2.2YLB-700高铁液压双头扳手使用前应该认真阅读《使用说明书》,并按要求操作。
2.3YLB-700高铁液压双头扳手施工负责人应由养路工班长指定的作业人员担任,负责施工作业的组织领导。
2.4操作人员需是经过培训,经考试合格的路工担任,并持证上岗。
3作业防护
3.1防护员需经培训合格,持证上岗。
3.2在封锁点内按《安规》设好所有防护标志。
3.3操作人员应带齐穿戴的防护用品,确保人身平安。
4作业程序
4.1作业前
4.1.1对机械进行全部检查,确保机械处于完好状态。
4.1.2检查汽油机燃油、润滑、冷却和启动系统不得有渗漏和堵塞现象。
4.1.3汽油机使用不得低于90号汽油和专用四冲程汽油机的机油。
4.1.4YLB-700高铁液压双头扳手部分齿轮箱按规定加足GL-4齿轮油和润滑脂。
4.1.5检查扭矩表调整是否准确。
4.1.6检查快速接头是否灵活可靠,扳手套筒是否符合使用要求。
4.1.7检查YLB-700高铁液压双头扳手润滑循环油路是否畅通。
4.1.8检查摩擦离合器、变向离合器,离合正常,各部件操作灵活。
4.1.9夜间作业应检查照明灯泡是否损坏、发电机是否正常。
4.2作业中
4.2.1YLB-700高铁液压双头扳手由两人抬上钢轨,安装上支撑杆,推至作业位置。
4.2.2操作手1人,作业前进和后退方向与钢轨纵方向一致。
4.2.3启动汽油机根据松紧螺栓规格、确定扭矩大小,将扭矩表调至正确位置,开始正常作业(夜间作业时应打开照明灯)。
4.2.4扳手倒转方向时避开临线列车。
4.2.5操作者遇到YLB-700高铁液压双头扳手故障时(如发生套筒与螺栓、螺母卡死现象,应立即拉下快速节头向上抬机器操作手把,使套筒与扳手输出轴脱离)应立即停机,快速下道,由两人将机器抬离平安限界以外,禁止在线路上检修。
4.3作业后
4.3.1松紧螺母作业完成后,关闭汽油机点火装置,待发动机熄火后,拆下支撑杆由两人将机器抬下道,停放在《安规》规定的平安限界以外。
5其它平安事项
5.1严禁不停机加注燃油。
5.2严禁空载大油门高速运转。
5.3严禁高速运转中突然停机。
