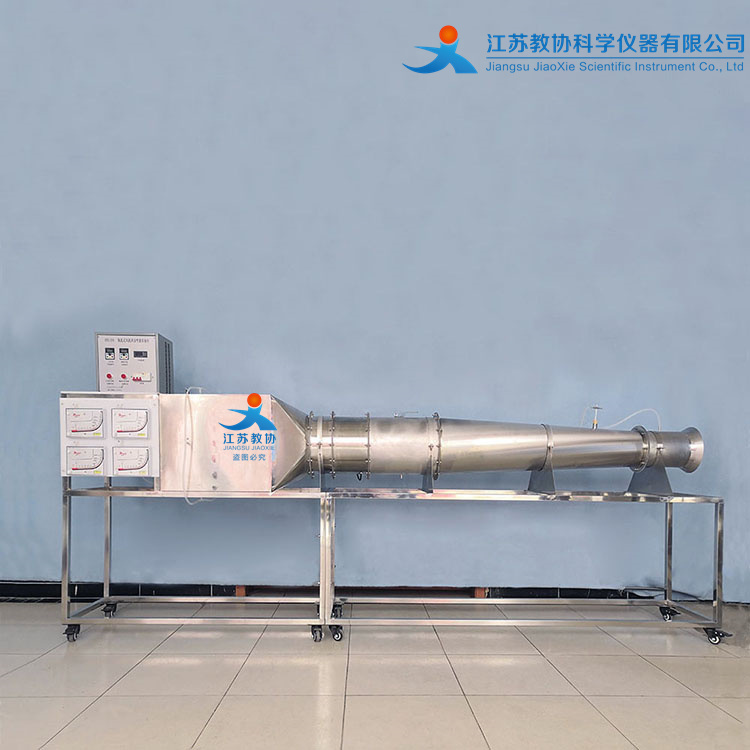

JX-K715 轴流风机风室性能实验台

一.实验目的
1.学习通风机主要工作参数，风量Q，风压P，轴功率N，转速n（从而计算效率η）的实验测定方法。
2.通过试验得出轴流式风机的特性曲线（包括P—Q曲线、Pst—Q曲线，N—Q曲线和η—Q曲线）。
3.熟悉轴流风机性能测试实验台的操作方法，实验台的组成和数据处理，熟悉轴流式风机风室实验装置的结构。
4.学习风室类型测风机性能试验方法。
二.技术参数
1.国标GB1236—1985《通风机空气动力性能试验方法》规定管段长度及多孔整流栅，不锈钢材质。
2.常温、常压下运行，工作环境温度：-10℃～+40℃。
3.工作电源：三相五线380VAC、50Hz，总功率3.5KW。安全保护：具有接地保护，漏电保护，过流保护。
4.电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。
5.装置外型尺寸：3600×500×1550mm。
三.主要配置及参数
1.设备配置有不锈钢风室，进口集流器，辅助通风机以及变频器。
2.进口集流器，4点静压环测量压力，不锈钢材质。
3.扩压段，扩张角＜7°，不锈钢材质。
4.不锈钢风量开度调节装置
5.毕托管：流量系数：0.998，采用PU透明气动软管连接。
6.倾斜式微压计：精度等级：1.0级；z大工作压力：10000Pa；标称工作液体（酒精）的密度，0.810g/cm3；可选用95%C2H5OH；标定温度：20℃，温度变化范围：±2℃.
7.辅助通风机/被试通风机：低噪音轴流式风机，弘科电气SF3-2，机号3A，0.37KW，2800r/min，380VAC。
8.变频器：力控，AC380V/0.75KW。
9.不锈钢风室：温度计、压力计，整流金属网和腔室。
10.双面亚光密纹喷塑安装控制控箱1只、数显温度表、漏电保护器（德力西）、电压表、带灯自锁按钮开关（正泰）、控制箱面板采用铝质凹字技术制作。
11.不锈钢框架实验台（30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。
12.提供实验报告测试样本（作调试验收标准）。
