1.了解用吸收法净化废气中SO的原理和效果。
2.改变空塔速度，观察填料塔内气液接触状况和液泛现象。
3.掌握测定填料吸收塔的吸收效率及降压的方法。
4.测定化学吸收体系（碱液吸收SO2）的体积吸收系数。
二.技术指标
1.整套装置动力为负压，处理量400-600m3/h，空塔气速：0.5~1.2m/s，压力损失：500Pa/m，吸收效率约80%。
2.液气比：1~10L/m3，雾沫夹带：小于7%。
3.吸附气体为SO2：进气浓度600~2000ppm，尾气浓度120~400ppm。
4.工作电源：AC380V±10%、50Hz，三相五线制，功率1600W。安全保护：具有接地保护、漏电保护、过流保护。
5.电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。
6.装置外形尺寸：2200mm×500mm×2100mm。

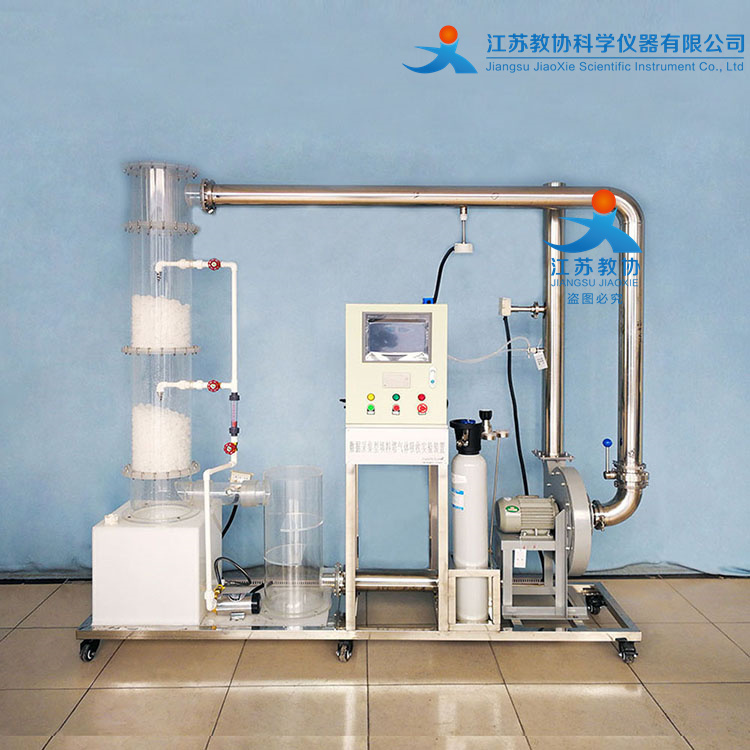

三.主要配置及参数
1.在线SO2气体浓度检测装置2套：风管样式、量程范围0-2000PPM、测量精度2%、输出4-20MA。
2.在线风压、风量、风速检测系统1套：①L型皮托管1套。②压力传感器2套：316L不锈钢壳体，远传显示，量程0-10Kpa、输出4-20MA。风量、风速测量精度：±1%。
3.风管内在线温度、湿度检测系统1套：316L不锈钢壳体，远传显示，温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA。
4.PLC、显示器：10英寸彩色触摸式液晶显示屏、实时记录历史数据和实时曲线、数据处理软件，微型打印机1套：热敏打印、打印速度50mm/s（MAX）、分辨率8点/mm和384点/行、有效打印宽带48mm。
5.填料塔1套（2节）：透明有机玻璃材质、壁厚5mm，塔直径250MM、塔高1500MM。
6.聚炳烯填料1套、除雾器1套。
7.管道气体混合器（挡板3块）。
8.人工监测进出口2组、测压点2组、透明测压软管1批。
9.SO2气体与钢瓶1套（8L）、气体流量计1个、不锈钢减压器1只、不锈钢卡套连接、不锈钢气体管路。
10.贮液箱1只：白色PP板、厚度10mm，加药口1套。耐酸耐碱水泵1台、液体流量计1只、液体喷淋分配装置1套。
11.离心通风机1台：功率750W。
12.变频器1套：控制风机转矩调节风量大小。
13.304不锈钢台面、拉丝银双色板标牌。
14.电源控制系统：双面亚光密纹喷塑电控箱1只、带灯自锁按钮开关（正泰）、急停按钮开关（正泰）、线槽等组成。
15.304不锈钢连接管道、弯头，不锈钢快速连接件。
16.不锈钢框架实验台（38*38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。
|
