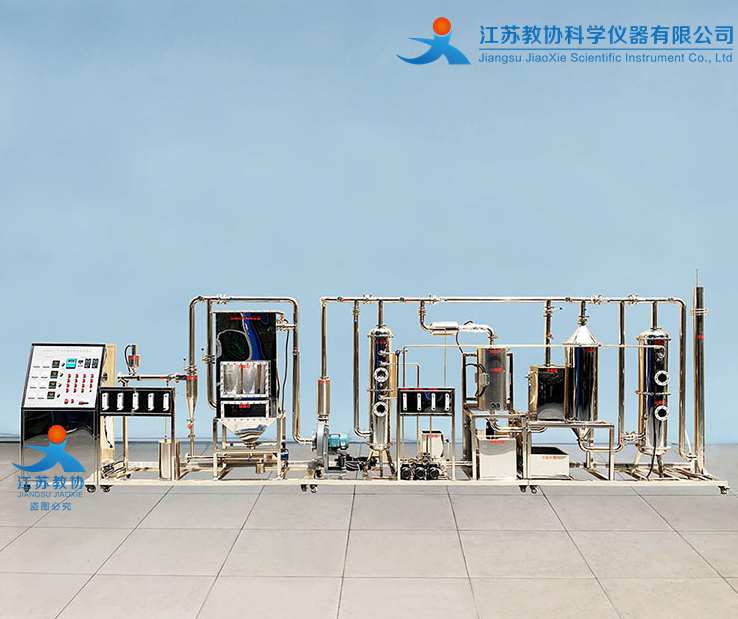

1.实训平台可以完成对大气环境中的烟气进行监测与治理，即对烟气中的二氧化硫、氮氧化物、颗粒物、一氧化碳、二氧化碳、有机物等排放污染物浓度进行实时在线连续监测和净化治理。
2. 通过实验台操作，考核学生对旋风除尘技术、布袋除尘技术、烟气脱硫技术、烟气脱硝、活性炭吸附技术、光催化除有机物技术等主要技术的应用。
3.通过对实验台设备各单元的研究与组合，了解大气污染治理设备的安装、调试。
二.技术指标
1.工作电源：AC380V±10%、50Hz，三相五线制，功率8.5KW。安全保护：具有接地保护、漏电保护、过流保护。
2.电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。
3.装置外形尺寸：7500*700*1900mm。
三.主要配置及参数
1.烟气除尘系统：采用机械式与过滤式的除尘装置，对锅炉烟道气中的颗粒物进行净化处理。由旋风除尘器布袋除尘器构成：
（1）旋风除尘器：尺寸φ120 mm×750mm。材料：304镜面不锈钢材质，厚度1.5mm。功能：去除10μm以上的粉尘。
（2）袋式除尘器：尺寸φ640mm×460mm×1450mm。材料：304镜面不锈钢材质，厚度1.5mm。功能：可净化含微米或亚微米数量级的粉尘粒子，振打电机：供电电源：AC380V。功率：70W。
（3）双级高压离心风机：流量320～560m³/h，功率1.5kW，供电电源AC380V，功能：用于系统烟气输送
2.烟气脱硫系统：采用化学吸收方法，对锅炉烟道气中的气态污染物进行净化处理。湿式脱硫系统构成：
（1）填料喷淋塔：尺寸φ250mm×1653mm。材料：304镜面不锈钢材质，厚度1.5mm。功能：用于喷淋脱硫。
（2）不锈钢碱液水箱：尺寸：540mm×400mm×430mm。材料：304镜面不锈钢材质，厚度1.5mm。功能：用于脱硫碱液的配置。
（3）不锈钢清水箱：尺寸250mm×200mm×430mm。材料：304镜面不锈钢材质，厚度1.5mm。功能：用于对碱液水箱的补给。
（4）水泵：供电电源：AC380V。流量：0～1.1 m³/h。扬程：20～30m。
（5）面板流量计3个：LZM系列转子流量计，功能：用于脱硫碱液的输送。
3. 烟气脱硝系统：利用化学催化方式，对管道中的气体进行高温催化净化。由SCR法系统构成：
（1）气体预热装置1套：304镜面不锈钢材质。
（2）不锈钢管式催化反应器1套，内径10mm。长550mm。z高使用压力0.25MPa。加热功率3kw。三段加热，z高使用温度1000℃。温度显示精度为1℃，温场稳定度±5℃，升温速率1~20℃可任意设置。
（3）加热控温系统3套，调节电流表4个，AI智能温度数据采集及控制系统4套。
（4）冷却器1个、冷却水泵1台、冷却水箱1个。
（5）还原催化剂1套。
4.除有机物系统：UV光解系统构成：
（1）光催化反应器：304不锈钢材质。
（2）有机玻璃光催化反应柱：二氧化钛薄膜，紫外灯Ø20mm×600mm。
5.尾气处理：由活性炭吸收塔构成
活性炭吸附塔：尺寸φ300mm×1618mm。材料：304镜面不锈钢材质，厚度1.5mm。功能：用于吸收尾气。
|
