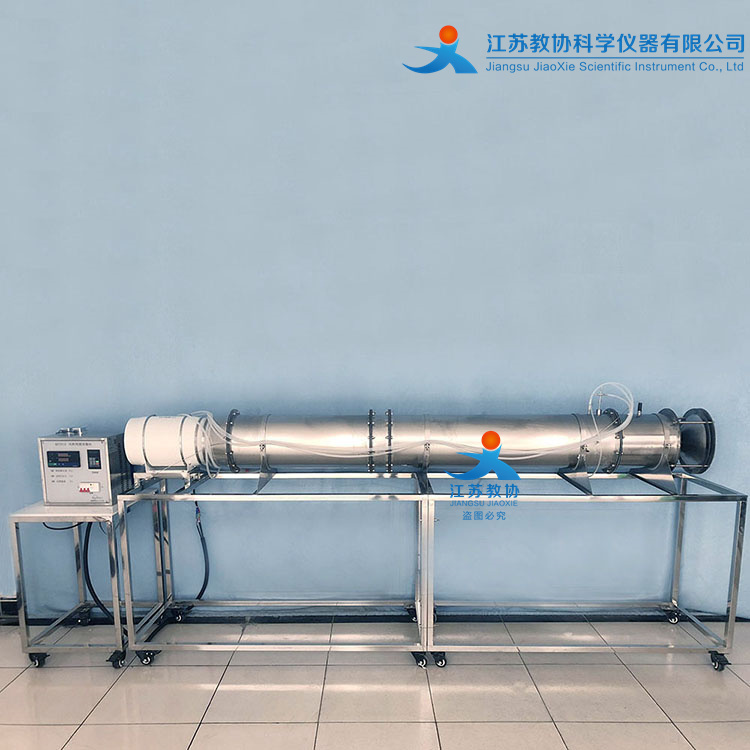

JX-K711 轴流式风机性能实验台

一.实验目的
1.学会通风机主要工作参数，风量Q，风压P，轴功率N，转速n（从而计算效率η）的实验测定方法。
2.通过试验得出轴流式风机的特性曲线（包括P—Q曲线、Pst—Q曲线，N—Q曲线和η—Q曲线）。
3.熟悉轴流风机性能测试实验台的操作方法，实验台的组成和数据处理，熟悉轴流式风机风室实验装置的结构。
4.学习风管类型测风机性能试验方法。
二.技术指标
1.装置工作环境：常温、常压。
2.工作电源：380V，50HZ,三相五线制。安全保护：具有接地保护、漏电保护、过流保护。
3.电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。
4.装置外形尺寸：3430×500×1450mm。
三.主要配置及参数
1.测试风洞：整体采用304不锈钢材质，断面直径320mm。
2.调节风阀和风量调节手轮。
3.整流栅板：304不锈钢材质。
4.毕托管：304不锈钢材质，流量系数：0.999。
5.静压环、透明硅胶软管。
6.轴流式风机：0.37KW，2800r/min，380VAC，50HZ，流量为3000m3/h，全压为230Pa。
7.矢量变频器：0.75KW，220VAC。SOURCE：1φ，220VAC，50/60 HZ，通用变频器控制风机，适时对风机进行转速调节（精度：0.01HZ）温度：-10℃~50℃，湿度：0％~65％。
8.风压变送器：量程：0-1Kpa，输出：4-20mA，供电24V，精度0.2％FS。
9.PCB-6+2压力测量板。
10. 八通道温度巡检仪，SWP-MD80。
11.电源控制系统：漏电保护器、线槽等组成，控制箱面板采用铝质凹字技术制作。
12.不锈钢框架实验台（30*30方管、配脚轮均为万向轮带禁锢脚）等组成。
13.提供实验报告测试样本（作调试验收标准）。
