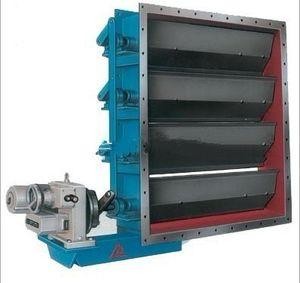

电动调节是具有自动调节特性的阀门，由阀体、百叶板、阀轴、连杆机构、驱动装置等主要部件组成，阀门主体为焊接结构，门板是由几个绕各自旋转轴动作的百叶板组成，轴端采用柔性石墨编织填料密封，具有耐高温、自润滑等特点。阀门工作原理是驱动装置输出力矩通过连杆机构传给各阀轴，由各阀轴的转动带动各自的百叶板旋转，，用以改变管道内截面积，以达到大面积截断介质、降低介质压力或调节介质流量的作用，调节角度为0-90°。它具有结构简单、流阻小、重量轻、转动灵活、使用寿命长、操作维护方便等优点。
性能参数
|
公称压力PN(MPa) |
0.005MPa |
|
适用温度℃ |
-30~350℃ |
|
适用介质 |
粉尘、含尘气体 |
|
泄漏量 |
≤3% |
|
阀门启闭时间 |
≈25秒 second |
|
输入信号（直流） |
Ⅱ型0~10MA；Ⅲ型4~20MA |
|
输入通道 |
3个 |
|
输入电阻 |
Ⅱ型220Ω；Ⅲ型250Ω |
|
电源电压 |
220V+20V/-20V；50HZ |
|
介质流速 |
≤25m/s |
|
名称 |
阀体 |
百叶板 |
连杆 |
支架 |
曲柄 |
阀轴 |
|
材料 |
碳钢 |
碳钢 |
碳钢 |
WCB QT500-7 |
碳钢 |
2Cr13 |
主要尺寸
|
DN |
D1 |
D |
L |
L1 |
H1 |
H |
b |
Z-Φd |
轴数 |
执行器 |
Wt/kg |
|
500 |
555 |
600 |
220 |
300 |
900 |
1270 |
8 |
20-18 |
3 |
DKJ-310 |
594 |
|
600 |
655 |
700 |
220 |
300 |
950 |
1370 |
10 |
20-18 |
3 |
DKJ-310 |
629 |
|
700 |
755 |
800 |
240 |
300 |
1000 |
1470 |
10 |
20-18 |
3 |
DKJ-310 |
721 |
|
800 |
870 |
930 |
240 |
365 |
1120 |
1640 |
10 |
24-23 |
3 |
DKJ-410 |
813 |
|
900 |
970 |
1030 |
260 |
365 |
1170 |
1740 |
12 |
24-23 |
3 |
DKJ-410 |
905 |
|
1000 |
1070 |
1130 |
260 |
365 |
1220 |
1840 |
12 |
28-23 |
3 |
DKJ-410 |
1000 |
|
1120 |
1190 |
1250 |
280 |
420 |
1430 |
2110 |
12 |
28-23 |
3 |
DKJ-510 |
1080 |
|
1250 |
1320 |
1380 |
280 |
420 |
1495 |
2240 |
14 |
32-23 |
4 |
DKJ-510 |
1372 |
|
1400 |
1470 |
1530 |
300 |
420 |
1570 |
2390 |
14 |
36-23 |
4 |
DKJ-510 |
1566 |
|
1600 |
1670 |
1730 |
320 |
450 |
1745 |
2660 |
14 |
40-23 |
4 |
DKJ-610A |
1951 |
|
1800 |
1870 |
1930 |
340 |
450 |
1845 |
2860 |
16 |
44-23 |
4 |
DKJ-610A |
2340 |
|
2000 |
2070 |
2130 |
360 |
450 |
1945 |
3060 |
16 |
48-23 |
4 |
DKJ-610A |
2730 |
|
2240 |
2310 |
2370 |
380 |
480 |
2095 |
3330 |
18 |
48-23 |
4 |
DKJ-610 |
3075 |
|
2500 |
2570 |
2630 |
420 |
480 |
2225 |
3590 |
18 |
52-23 |
5 |
DKJ-610 |
3624 |
|
2800 |
2870 |
2930 |
440 |
480 |
2375 |
3890 |
18 |
60-23 |
5 |
DKJ-610 |
4226 |
|
3000 |
3070 |
3130 |
460 |
480 |
2475 |
4090 |
18 |
60-23 |
5 |
DKJ-610 |
4735 |
