插板阀,又称手动刀型闸阀。刀形闸阀是一种闸板与阀座始终紧密接触密封的阀门,其原理是闸板上开有一个通径大小的圆口,通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。此阀门的优点在于阀体通径无凹槽,介质不会卡阻堵塞,并且具有全通径流通特性,其密封结构可以分软密封、硬密封结构。穿透式刀闸阀是具有精密构造,工艺性好,结构紧凑等特点,密封阀座为活动结构设计,有防磨损和自动补偿功能,因而寿命更长。
在关闭和开启过程中阀座跟闸板一直紧贴运动,使得阀门启闭力稳定,并且具有切断介质等特点。
性能
阀门漏率:≤1.3×10-7Pa.L/S.
适用温度:-30~+150℃
适用范围:105~1.3×10-7Pa
阀门开启时阀板两侧的压差: ≤2.7×103Pa
主要零件材料
阀体、阀板:不锈钢。
密 封 件:氟橡胶、波纹管(轴封)、丁腈橡胶。
连接尺寸(mm)

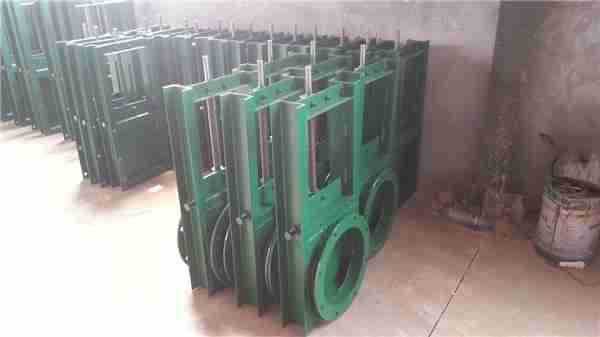

手动插板阀又称手动闸阀与手动螺旋插板阀,主要由框架、闸板、丝杆、螺母、手轮等零件构成,通过手转动手轮使丝杆带动闸板沿水平方上下反复运动,使手动插板阀达到启闭目的。
