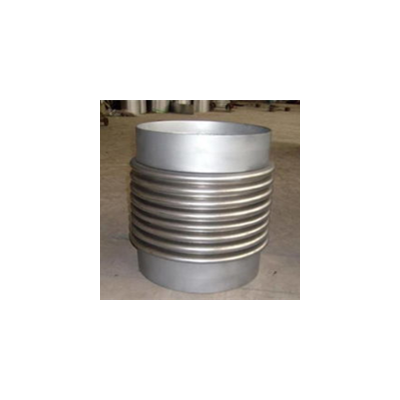

煤粉管道三维波纹管产品介绍：
1.煤粉管道三维波纹管也称煤粉管道专用波纹管、煤粉管道三维膨胀节，该波纹管是专为煤粉管道设计的一种专用金属波纹管，波纹管为1Cr18Ni9Ti或SUS304材质制造。煤粉管道三维波纹管采用多层一次液压成型工艺，可以补偿轴向、角向、横向及各方位的合成位移。煤粉管道三维波纹管(MSW型)具有、补偿量大、使用寿命长等优点。
2.煤粉的高速磨擦和产品结构的不合理，是造成煤粉管道三维波纹管(MSW型)过早损坏的主要原因。煤粉管道三维波纹管(MSW型)适用于煤粉，热风气固两相流体。该补偿器(MSW型)补偿流速为15∽30m/s，工作温度60℃，风压≤500mmH2O的一次风、三次风、三次风管道任意方向位移。
3.煤粉管道三维波纹管要靠近燃烧器入口处水平安装，锅炉的垂直位移，锅炉及煤粉管道的任意方向位移，补偿器主要通过横向挠曲以及少量轴向位移伸与压缩来吸收。为减少磨损和流阻，产品按冷紧状态安装（又称偏装），冷紧量为入口处的垂直位移ΔY，以补偿器能在水平状态下工作。
煤粉专用三维波纹补偿器选择和安装要求：
1.三维煤粉管道波纹补偿器能够吸收轴向位移（X），以任何横向位移（Y），轴向补偿（XO），横向补偿（青运）能满足要求的各类单位，选择应满足下式：
2.个大型火电200MW以上电站锅炉燃烧煤粉管道接口或超过200毫米，40毫米或以上，伸缩缝尽可能靠近燃烧器安装的水平位移，垂直位移，并设置固定支架，隔离保持架5的外管的变形，从而使补偿器的锅炉的主要吸收位移，请参阅下列的三种安装方式：
3.靠近燃烧器安装在入口处的水平的垂直位移的锅炉，锅炉的粉煤管位移补偿器主要通过横向偏移的任意方向，以及少量的轴向位移的拉伸和压缩来吸收。为了减少磨损和流动性，耐冷紧安装（也称为部分加载），冷收紧的入口对AY的垂直位移量。为了确保补偿器能够工作在水平状态。
4.垂直安装到燃烧器的入口附近，主要是通过的膨胀和收缩，以及少量的横向偏移补偿器吸收的位移。

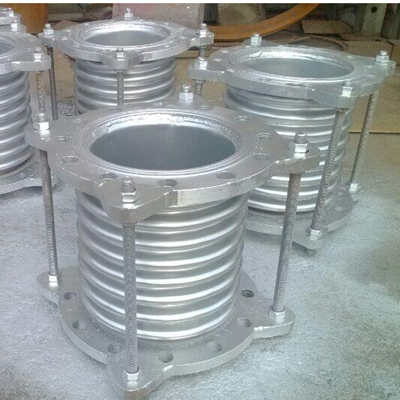

轴向内压式波纹管产品特点：
轴向内压式波纹管由构成其工作主体的波纹管（一种弹性元件）和端、管、支架、法兰、导管等附件组成。轴向内压式波纹管属于一种补偿元件。利用其工作主体波纹管的youxiao伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移，也可用于降噪减振。在现代工业中用途广泛。轴向内压式波纹管由一个波纹管和两个端管构成及其它部件组成。它通过波纹管的柔性变形来吸收管线轴向位移（也有小量的横向、角向位移），端接管或直接与管道hanjie，或焊上法兰再与管道法兰联结。波纹管上的小拉杆主要是运输过程中的刚性支承或作为产品预变形调整用，它不是承力杆。该类波纹管结构简单、jiage低，因而凡是在管线上可能的地方应优先予以考虑。
轴向内压式波纹管的连接方式：
1、法兰连接式
2、接管连接
型号：DN32-DN8000，压力级别0.1Mpa-2.5Mpa
用途：轴向型内压式波纹补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。
轴向内压式波纹管安装步骤：
1、补偿器在安装前应先检查其型号、规格及管道配置情况，bixu符合设计要求。
2、对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致，铰链型补偿器的铰链转动平面应与位移转动平面一致。
3、需要进行“冷紧”的补偿器，预变形所用的辅助构件应在管路安装完毕后方可拆除。
4、严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。
5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。
6、管系安装完毕后，应尽快拆除波纹补偿器上用作安装运输的huangse辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。
7、补偿器所有活动元件不得被外部构件卡死或xianzhi其活动范围，应保证各活动部位的正常动作。
轴向型外压式波纹管的安装使用事项：
1.安装时疏水口向下。
2.现场安装完后，bixu拆除拉杆。
3.安装是介质流向与补偿器的流向标志一致。
