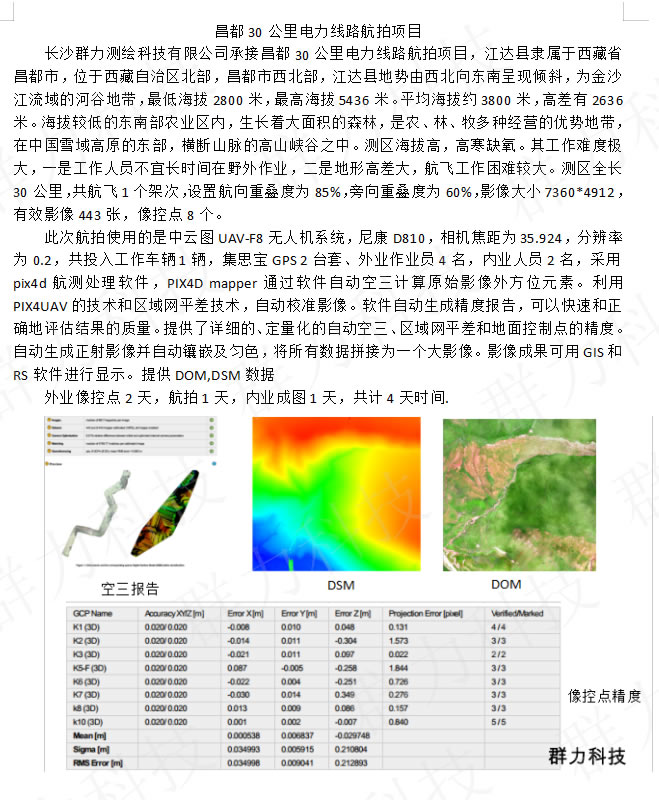

永福县承接昌都30公里电力线路航拍项目，江达县隶属于西藏省昌都市，位于西藏自治区北部，昌都市西北部，江达县地势由西北向东南呈现倾斜，为金沙江流域的河谷地带，z低海拔2800米，z高海拔5436米。平均海拔约3800米，高差有2636米。海拔较低的东南部农业区内，生长着大面积的森林，是农、林、牧多种经营的优势地带，在中国雪域高原的东部，横断山脉的高山峡谷之中。测区海拔高，高寒缺氧。其工作难度极大，一是工作人员不宜长时间在野外作业，二是地形高差大，航飞工作困难较大。测区全长30公里，共航飞1个架次，设置航向重叠度为85%，旁向重叠度为60%，影像大小7360*4912，有效影像443张，像控点8个。 此次航拍利用PIX4U*的技术和区域网平差技术，自动校准影像。软件自动生成精度报告，可以快速和正确地评估结果的质量。提供了详细的、定量化的自动空三、区域网平差和地面控制点的精度。 自动生成正射影像并自动镶嵌及匀色，将所有数据拼接为一个大影像。影像成果可用GIS和RS软件进行显示。提供DOM,DSM数据 外业像控点2天，航拍1天，内业成图1天，共计4天时间. |
|

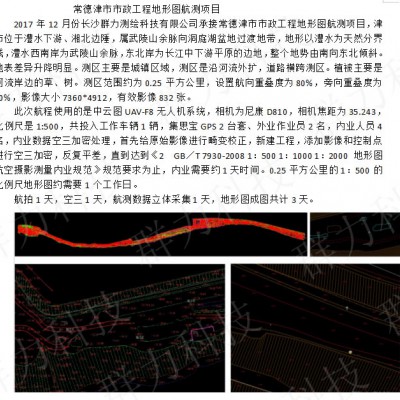

2017年12月份长沙群力测绘科技有限公司承接常德津市市政工程地形图航测项目，津市位于澧水下游、湘北边陲，属武陵山余脉向洞庭湖盆地过渡地带，地形以澧水为天然分界线，澧水西南岸为武陵山余脉，东北岸为长江中下游平原的边地，整个地势由南向东北倾斜。地表差异升降明显。测区主要是城镇区域，测区是沿河流外扩，道路横跨测区。植被主要是河流岸边的草、树。测区范围约为0.25平方公里，设置航向重叠度为80%，旁向重叠度为60%，影像大小7360*4912，有效影像832张。 此次航程使用航拍1天，空三1天，航测数据立体采集1天，地形图成图共计3天。 |

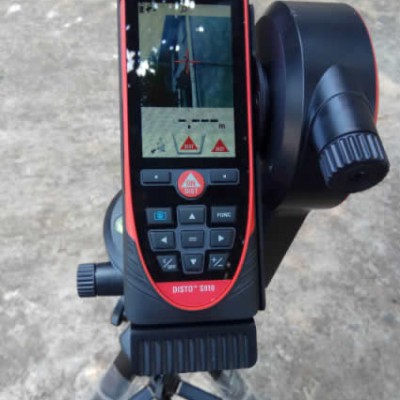

| 在立面测量前需观测选择能尽量看到立面全景的位置设站，采用假定坐标系和自由设站，角度定向为北方向置零;设站完成后，使用全站仪无棱镜进行碎步测量:首先采集立面上各细部点数据，包括门窗、柱、檐等细部水平位置特征点，细部点对应点号，重合点对编号，草图勾绘时详细记录，并拍照以便内业参照； 窗户间的垂直间距，门窗高、建筑物高等数据采用全站仪无棱镜高差测量方式获取，现场经过加减计算直接求解得出外业高差；将得到的立面上各细部点数据在autocad软件展点后改正到正立面(由于采用自由设站，立面细部点数据在autocad软件展点后是非正立面):选择两个在同一条投影线上的点作为立面图的轴线，这两点尽量距离z大（楼体两端点），以其中一点作为旋转基点，使用正交功能对所有点进行测站改正，改正后轴线与坐标轴y轴重合；参照立面照片，依据外业草图点号，对应步骤四得出的正立面上点号连点绘制立面图，垂直方向数据依据外业高差计算成果，便得出建筑物外立面图。 |
