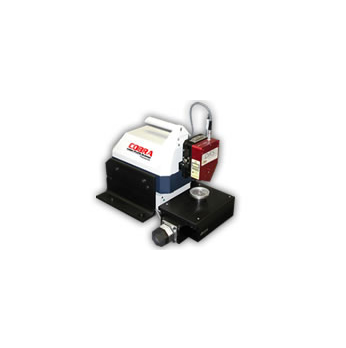

Cobra 3D 激光轮廓扫描仪

Cobra

2D

3D

测量范围 (XY)

50 mm(Y)

50 mm(Y) x 100 mm (X)

z小步长

0.001 mm

0.001 mm

传感器类型

DRS 300

DRS 500

DRS 2000

DRS 8000

捕获范围 (Z)

0.3 mm

0.5 mm

2 mm

8 mm

精度* (µm)

1.0

1.0

10.0

40.0

光斑尺寸 (µm)

7 - 12

16 - 23

32 - 48

60 - 85

相隔距离** (mm)

17 mm

17 mm

31.5 mm

50 mm

详细规格

标准配置

Cobra 激光轮廓扫描仪（带自动化X轴平台）, 安装花岗岩板; 一个DRS传感器(如下); Scan-X 软件

数据速率

1000 点每秒; 用户配置

DRS-300 Sensor

5 微英寸 动态分辨率 ，范围 0.012"

DRS-500 Sensor

5 微英寸 动态分辨率 ，范围 0.019"

DRS-2000 Sensor

40 微英寸动态分辨率 ，范围0.078"

DRS-8000 Sensor

160 微英寸动态分辨率，范围 0.315"

每次扫描z大读取

5000

z大 X 扫描长度

4.0" (100 mm)

z大 Y 扫描长度

2.0" (50 mm)

Z 调整范围

2.0" (50 mm)

z小步长

0.00004" (0.001 mm)

选项

PC 工作台 (来电咨询z新细节), 校准基准, 额外的 DRS 传感器

电源要求

100 - 240 vac, 50 - 60 Hz, 2.0 amps

喉口深度 (底座到激光光斑 ）

2.75 - 4.75" (70 - 120 mm)

尺寸

20 x 24 x 16" (500 x 610 x 400 mm)

大概重量

175 lb(80 kg)   不含计算机

重要特性和选项

可视相机选项

在 Cobra 上安装一个 video camera 实现实时图像.

应用

• 薄膜

• 模压塑料部件

• 工具和模具

• 涂层

• 焊接点,铆钉, 密封圈,和缝合线

• 印刷油墨, 纸表面

• 过滤膜

• 环氧树脂点

• 柔性电路

• 磨碎的表面

• 焊锡膏

• 激光蚀刻条形码
