规格参数 |
| X-Y 轴 | 英制单位 | 公制单位 |
|
XY 行程(MVP 200) |
8" X6" | 200x150mm |
|
XY 行程(MVP 250) |
12" X6" | 300x150mm |
|
XY 行程(MVP 300) |
12" X12" | 300x300mm |
|
XY 精度 (MVP 200) |
E2=(2.5+4L/1000)um |
|
|
XY 精度 (MVP 250,MVP300) |
E2=(2.5+6L/1000)um |
|
|
光栅尺分辨率 |
0.00002" | 0.5um |
|
Z-轴 |
||
|
Z 行程 |
6" | 150mm |
|
Z精度 |
E1=(2.5+65L/1000)um |
|
|
光栅尺分辨率 |
0.00002" | 0.5um |
|
光学性能 |
||
|
工作距离(带 VectorLight) |
2.75" | 70mm |
|
放大倍率 20"显示器 |
35X 到175X |
|
|
视场 |
0.070"-0.35" | 1.8-8.9mm |
|
物理特性 |
||
|
载重 |
30lbs | 14kg |
|
环境 |
||
|
温度,安全操作 |
59°F-86°F | 15°C-30°C |
|
符合规格的温度 |
68°F±2°F |
20°C±1°C |
|
重要特征和选项 |
|
显示器及显示设备 |
|
显示器，鼠标，键盘是可选的 |
|
变焦镜头 |
|
自动化(标准) |
|
照明 |
|
VectorLight 环形灯和LED 背光 |
|
其它选项 |
|
手动索引器,NIST 可追踪线性光栅尺 ,光学配件 |
|
软件选项 |
|
•报告软件 |
|
•MeasureFit Plus |
数据手册
台面生产力

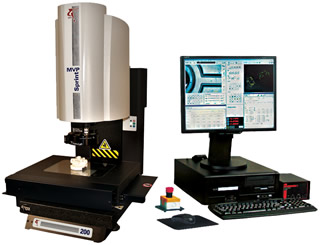

Sprint MVP™是一台高性能，经济型的尺寸测量系统。为适应不同测量需求，Sprint MVP™为您提供了三个型号。
SprintMVP™是全自动测量系统，带结构精密的电动XYZ轴,光学电动变焦和彩色数码高清摄像头。
Measure-X®测量软件是同样适用于简单的徒手测量或走全自动化程序。
测量范围(mm)
|
