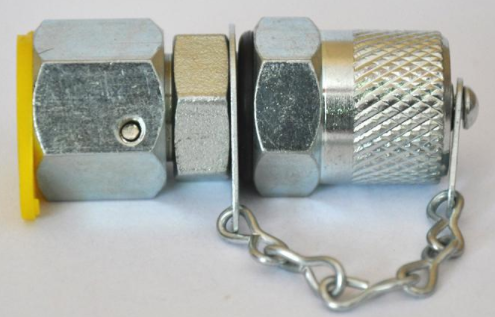

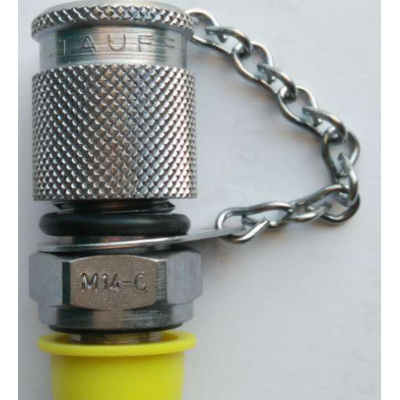

西德福SMK20-M12x1,5-VE-C6F测压接头
西德福SMK20-M12x1,5-VE-C6F测压接头
防松垫片-SI型
(与AF叠装螺栓配用)
防松垫片SI1DW3
防松垫片SI
(西德福规格1D(DIN规格1)1D
2D-5D(DIN规格2-5)2-5D
材料代码St37 号钢，镀锌/镍W3
不锈钢 V2A
1.4301/1.4305(AISI 304/303)W4
不锈钢 V4A
1.4401/1.4571(AISI316/316Ti)W5
SI 1D W3
SI 2-5D W3
根据用户要求可提供其它材料及表面处理形式，详细信息请垂询我司
防松垫片-SIV型
(与AF叠装螺栓配用)
防松垫片SIV1DW3
防松垫片 SIV
(西德福规格1D(DIN规格1)D
2D-3D (DIN规格2-3)2-3D
材料代码 St37 号钢，镀锌/镍W3
不锈钢 V2A
1.4301/1.4305(AISI304/303)W4
不锈钢 V4A
1.4401/1.4571(AISI316/316Ti)W5
根据用户要求可提供其它材料及表面处理形式
按照DIN3015,第3部分双联结构系列
叠装螺栓-AF型
(与SI/SIV型防松垫片配用)
叠装螺栓AF1DMW3
叠装螺栓 AF
西德福规格1D
螺纹代码公制ISO螺纹M
美制 UNC 螺纹 U
材料代码 St37号钢，镀锌/镍W3
不锈钢 V2A
1.4301/1.4305(AISI304/303)W4
不锈钢V4A
1.4401/1.4571(AISI316/316Ti)W5
西德福 尺寸(mm/in)订货代号
规格 DIN 螺纹 G L1 L2 L3 min.外六角Hex(标准选项)
AF 1D M W3
AF 1D U W3
AF 2D M W3
AF 2D U W3
AF 3D M W3
AF 3D U W3
AF 4D M W3
AF 4D U W3
AF 5D M W3
AF 5D U W3
根据尺寸表，所有螺纹件均可提供ISO公制螺纹或美制UNC螺纹
根据用户要求可提供其它材料及表面处理形式，详细信息请垂询我司
SP 106/06 PP GD-AS M W10
W10为此安装组合的标准材料和表面处理形式
106/06 PP GD-AS M W3
W3 为此安装组合的标准材料和表面处理形式
1x 叠装螺栓
表面状态:W3
螺纹标准:公制
1xSIV 型保险垫片
表面状态:W3
螺纹标准:公制
1x 管夹体(2 个管夹半体 )
西德福规格1D(DIN 1)
双管径 6mm .24 in
材料:聚丙烯
型式：内表面带筋，
有预应力
106/06 PP SI-AF M W3
W3 为此安装组合的标准材料和表面处理形式
106/06 PP SIV-AF M W3
W3（仅适用于西德福规格1D-3D）为此安装组合的标准材料和表面处理形式
( 不包含安装导轨 TS)
SM 106/06 PP GD-AS M W11
W11（适用于西德福规格 1D）和 W3（适用于西德福规格 2D~5D）此安装组
合的标准材料和表面处理形式
螺纹代码
据尺寸表，所有螺纹件均可提供 ISO 公制螺纹或美制 UNC 螺纹
公制 ISO 螺纹M
美制 UNC 螺纹U
材料代码
以下材料代码描述了加强型系列管夹装配体金属部件的材料及表面处理形式
根据用户要求可提供其它材料及表面处理形式
St37 号钢，未经处理的金属部件W1
St37 号钢，磷化处理的金属部件W2
St37 号钢，镀锌/镍的金属部件W3
不锈钢 V2A，1.4301/1.4305(AISI 304/303) 的金属部件 W4
不锈钢 V4A ，1.4401/1.4571(AISI 316/316Ti) 的金属部件W5
焊接板为 St37号钢，磷化处理；
其它金属部件为St37号钢，镀锌/镍处理 W10
导轨螺母 St37号钢，
其它金属部件为St37号钢，镀锌/镍处理W11
焊接板-SPAD型
焊接板SPAD4SMW1
焊接板SPAD
西德福规格4S-D4S
5S-D 5S
螺纹代码公制ISO螺纹M
美制UNC螺纹U
材料代码
St37号钢未经处理W1
St37号钢，磷化处理W2
St37号钢，镀锌/镍W3
不锈钢 V2A
1.4301/1.4305(AISI304/303)W4
不锈钢 V4A
1.4401/1.4571(AISI316/316Ti)W5
西德福 尺寸(mm/in)
规格 L1 L2 B S H 螺纹GD(标准选项)
SPAD 4S M W1
SPAD 4S U W2
SPAD 5S M W1
SPAD 5S U W2
DPAD 4S W1
DPAD 4S W2
DPAD 5S W1
DPAD 5S W2
根据尺寸表，所有螺纹件均可提供 ISO 公制螺纹或美制 UNC 螺纹
根据用户要求可提供其它材料及表面处理形式
在北美标准的表面处理形式为 W2（St37号钢，磷化处理）
盖板DPAD型
西德福 尺寸(mm/in)
规格 L1 L2 B S D (标准选项)
DPAD 4S W2
DPAD 5S W1
DPAD 5S W2
外六角螺栓AS型
外六角螺栓AS型
按照DIN931/933标准或ANSI/ASME B18.2.1.标准)
仅适用于配用DPAD盖板的形式
规格DIN螺纹GxL(标准选项)
AS 4S U W3
AS 5S U W3
AS 4S M W1
AS 4S U W3
AS 5S M W1
根据尺寸表，所有螺纹件均可提供ISO公制螺纹或美制UNC螺纹
根据用户要求可提供其它材料及表面处理形式，
若需要，请使用SI型保险片，用于AS型外六角螺栓防松锁紧，
在北美标准的表面处理形式为W3（St37号钢，镀锌镍）
