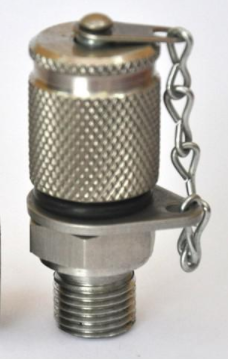

西德福SMK20-M12x1,5-PE-C6F测压接头

西德福SMK20-M12x1,5-PE-C6F测压接头

西德福SMK20-M12x1,5-PE-C6F测压接头

管夹体LBBU106SAM8-U5/16

轻型系列LBBULBBU

西德福规格1

精确外径尺寸D1(mm)06

材料代码（如下）SA

螺纹规格(适用于M8和U5/16螺栓)M8-U5/16

LBBU 106 SA M8-U5/16
LBBU 106,4 SA M8-U5/16
LBBU 108 SA M8-U5/16
LBBU 109,5 SA M8-U5/16
LBBU 110 SA M8-U5/16
LBBU 112 SA M8-U5/16
LBBU 112,7 SA M8-U5/16
LBBU 204 SA M8-U5/16
LBBU 206 SA M8-U5/16
LBBU 206,4 SA M8-U5/16
LBBU 208 SA M8-U5/16
LBBU 209,5 SA M8-U5/16
LBBU 210 SA M8-U5/16
LBBU 211 SA M8-U5/16
LBBU 212 SA M8-U5/16
LBBU 212,7 SA M8-U5/
LBBU 213,5 SA M8-U5/16
LBBU 214 SA M8-U5/16
LBBU 215 SA M8-U5/16
LBBU 216 SA M8-U5/16
LBBU 217,2 SA M8-U5/16
LBBU 218 SA M8-U5/16
LBBU 219 SA M8-U5/16
LBBU 220 SA M8-U5/16
LBBU 321,3 SA M8-U5/16
LBBU 322 SA M8-U5/16
LBBU 323 SA M8-U5/16
LBBU 325 SA M8-U5/16
LBBU 325,4 SA M8-U5/16
LBBU 330 SA M8-U5/16

标准材料

热塑弹性体(肖氏硬度87A）

颜色:黑

材料代码SA

材料性能及技术说明请参见A90

根据用户要求可提供其它外径尺寸

详细信息请垂询我司

（产品特征）

紧凑轻型系列管夹应用于有空间限制的场合

适用于三种不同的规格，在外径 4mm~32mm 之间

包含所有标准公制螺纹及特殊尺寸。

采用减震、防噪音管夹体材料，具有抵抗 UV、臭氧、

潮湿的特性。

**的合页式设计使上半部分塑料管夹体能够打开，

无需用力就可将管材或胶管放入、替换。

内置金属套筒可确保管夹装配体的稳定性。

(安装导轨TS不包含在内 )

LBBU-SM 216 SA DP-AS M8 W3

LBBU-PM 216 SA DP-AS M8 W3

LBBU-SP 216 SA DP-AS M8 W10

W3（焊接板为 St37 号钢，镀锌/镍为此安装组合

的标准材料和表面处理形式。

若需使用UNC螺纹/螺栓，请用U5/16代替M8

W3（焊接板为St37号钢，镀锌/镍为此安装组

合的标准材料和表面处理形式。

若需使用 UNC 螺纹/螺栓，请用U5/16代替 M8

W10（焊接板为 St37号钢，磷化处理)

其他金属部件为 St37号钢，镀锌/镍为此安装组

合的标准材料和表面处理形式。

若需使用 UNC 螺纹/螺栓请用U5/16代替 M8
