冷干机工作原理

冷干机工作原理

[2]工作原理：

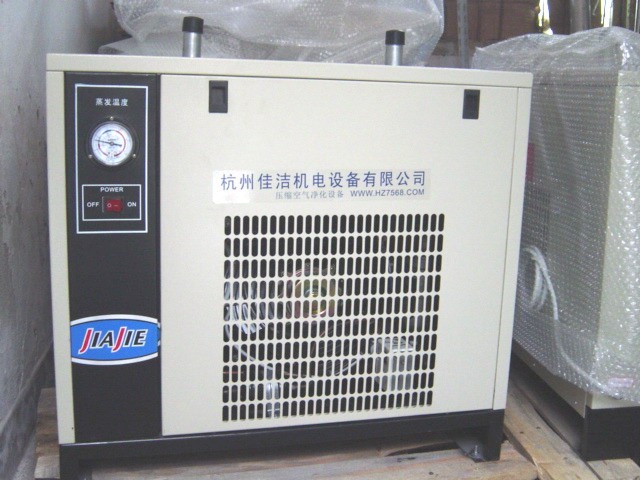

采用降温结露的工作原理，对压缩空气进行干燥的一种设备。主要由热交换系统、制冷系统和电气控制系统三部分组成。从空压机出来的热而潮湿并含有水份的压缩空气首先经过空气对空气热交换器预冷却;然后经过预冷却的空气，在空气对冷媒热交换器被冷干机的冷冻剂循环回路进一步冷却，与已经从蒸发器出来被冷却到压力露点的冷空气进行热交换，使压缩空气的温度进一步降低。
之后压缩空气进入蒸发器，与制冷剂进行热交换，压缩空气的温度降至0℃-8℃，空气中的水份在此温度下析出，通过冷凝器将压缩空气中冷凝出的水分油和杂质分离，通过自动排水器将其排出机外。而干燥的低温空气则进入空气对空气交换器进行热交换，温度升高后输出。

常用冷干机按冷凝器的冷却方式分有风冷型、水 冷型两种；按进气温度高低分有高温进气型 （80℃以下）和常温进气型（40℃左右）；按工 作压力分有普通型（0.3—1.0MPa）和中、高压 型(1.2MPa以上)。我公司国产品牌滤芯均为自制替代滤芯，滤材采用德国进口HV公司滤材，注册商标“佳洁”，本公司涉及的其它品牌均无品牌意义，只是作为型号参照和使用参考。进口滤芯和过滤器为原装进口，有防伪标志。
下面将以AF高压机的水冷式冷干机作为例给 大家讲解冷干机的工作原理。
空气入口 空气出口 水分离器 热交换器 冷却水排空 热交换器 水分离器 冷凝液 膨胀阀 冷凝液 安全阀 低压开关 蓄能器 热 旁 通 阀 过滤器 冷却水排空 冷却水控制阀 过滤器 进水 压缩机 高压开关 冷凝器 出水
压缩空气系统 ? 干燥机的目的是干燥高压气，把压力为3032bar温度为30℃-50℃的高压气的温度降 到1-6℃，过滤出其中的水分，供吹瓶机使 用。 压缩空气 热交换器 水分分离器 冷却水排空 压缩空气 （ 压 力 3032bar ， 温 度 30-50℃） 与冷媒进行 热交换（压 力4-6bar） 过滤出水分 自动排水阀排 出冷凝水 （ 压 力 3032bar ， 温 度1-6℃）
冷却水系统 ? 冷却水主要是用来冷却冷媒，把气态的冷 媒变成液态，冷却水在塔水机里进行降温。 冷却水 过滤器 冷却水控制阀 冷凝器 冷却水出口 （ 温 度 1530℃，压力 35bar） 防止冷凝器结 垢影响冷却效 果 由冷媒的冷凝 压力调节控制 阀 把气态冷媒 冷却为液体 回到塔水机降温， 再循环利用
冷媒系统 ? 利用冷媒的低沸点特性，在热交换时从液 态变成气态吸收压缩空气的温度，从而降 1 ） 节流做用：高温高 压的液态制冷剂经过膨胀 低压缩空气的温度。 阀的节流孔节流后，成为 气态冷媒 压缩机 冷凝器 过滤器 热膨胀阀 热气旁通阀 1、吸收系统的压力震荡 2、积蓄能量，在泵排量不 足时补充流量 蓄能器 热气旁通调节阀是用来调节压缩机的制冷量，使其与蒸发 器的负荷相匹配。PTV阀通过旁通管路将高压侧的热气送入 低压侧，以代替部分负荷。 热交换器 低温低压的雾状的液压制 冷剂，为制冷剂的蒸发创 造条件 2 ） 控制制冷剂的流量： 进入蒸发器的液态制冷剂， 经过蒸发器后，制冷剂由 液态蒸发为气态，吸收热 量。膨胀阀控制制冷剂的 流量，保证蒸发器的出口 完全为气态制冷剂，若流 量过大，出口含有液态制 冷剂，可能进入压缩机产 生液击；若制冷剂流量过 小，提前蒸发完毕，造成 制冷不足；
蒸发器在冷干机中起什么作用？ 蒸发器是冷干机主要的换热部件。压缩空气在蒸 发器中被强制冷却，其中大部分水蒸气冷却而凝 结成液态水排出机外，从而使压缩空气得到干燥。 在蒸发器中进行的是空气与冷媒低压蒸汽之间的 对流热质交换,通过节流装置后的低压冷媒液体， 在蒸发器进而发生相变成为低压冷媒蒸汽，在相 变过程中吸收周围热量，从而使压缩空气降温。
冷凝器在冷干机中起什么作用？ 在冷干机中冷凝器的作用是将冷媒压缩机排出的 高压、过热冷媒蒸汽冷却成为液态制冷剂，使制 冷过程得以连续不断地进行。由于冷凝器排出的 热量包括冷媒从蒸发器吸取的热量以及由压缩功 转换来的热量，所以冷凝器的热负荷要比蒸发器 大。
冷干机的冷凝器有几种形式？ 冷干机中冷凝器分空气冷却（风冷型冷凝器）和水 冷却式（水冷型冷凝器）两种。
水量调节阀起什么作用？ 在制冷系统中利用冷媒冷凝高压的变化来 控制水量调节阀的开启度，从而调节冷却 水量的大小。冷凝压力高时，开启度变大， 冷却水量增加，使冷凝高压回落。
膨胀阀在制冷系统中起什么作用？ 膨胀阀是制冷系统的节流机构。在冷干机中，蒸发器制 冷剂的供给及其调节都是通过节流机构来实现的。节流 机构使制冷剂从高温高压液体变成低温低压液体进入蒸 发器。当负荷变化时，热力膨胀阀通过检测压缩机吸气 过热温度来调节阀芯开启度，从而控制进入蒸发器的冷 媒供给量。毛细管则具有自补偿特点，即当蒸发压力降 低时，两端压差会相应升高，从而加大流入蒸发器的冷 媒量。毛细管由于结构简单，工作稳定，在小型冷干机 中获得普遍应用。
干燥过滤器起什么作用？ 运行中的制冷装置，由于制冷剂和冷冻油中会产 生水分、固体粉末、污垢等杂质，情况严重时会 使节流结构的节流孔产生脏堵。因此在冷媒供液 管前必须装设干燥过滤器。另外，制冷剂中微量 水分对制冷系统的危害大，对冷媒、冷冻油及 蒸发器、冷凝器和配管的干燥处理是极为重要的。
热气旁路阀在冷干机中起什么作用？ 热气旁路阀在冷干机中起什么作用？ 压缩空气在蒸发器中冷却时，有大量凝结水析出。如果冷媒蒸发 温度过低，使蒸发器铜管表面温度在负荷条件下低于水的冰点， 则凝结水就会在蒸发器里结冰，严重时阻塞气流通道，使供气管 道瘫痪。为了防止这种情况出现，必须对冷媒蒸发温度加以控制。 其简单有效的措施就是在冷凝器和蒸发器之间加设一只热气旁路 阀。热气旁路阀的测压管与蒸发压力直接连接，当蒸发压力低到 一定程序时，热气旁路阀开启，冷凝器中的高温冷媒蒸气直接进 入蒸发器，提升蒸发温度，避免冰堵现象。由于蒸发温度降低往 往是由冷干机负荷过低造成的，而冷凝器中的高压蒸气总是在压 缩机全负荷状态时压出的，所以使用热气旁路阀虽然能在一定范 围内防止蒸发温度过低带来的麻烦，但不是节能之举。在大型冷 干机中往往采用压缩机卸荷或变频调速等办法来限制蒸发温度过 低。公司名称：杭州佳洁机电设备有限公司 地址： 杭州市江干区临丁路1191号（嘉德威工业园B幢）
