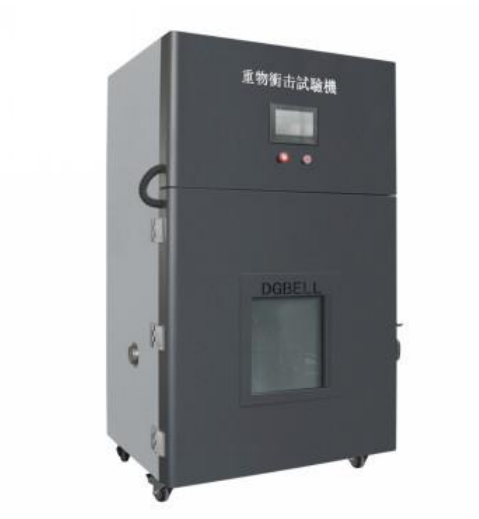

2.9 电池重物冲击试验机
2.9.1 基本功能
重物冲击试验台主要适用于新能源锂电池、电子产品、航空航天、船舶、军工、汽车部件、交通运输等领域的锂电池产品抗冲击试验。
2.9.2 执行标准
a）GB 31241-2014《便携式电子产品用锂离子电池和电池组安全要求》
b）GB/T 36972-2018《电动自行车用锂离子蓄电池》
2.9.3 技术指标
（1） 电池重物冲击试验机：配2套工作平台，①工作平台不小于（200×200）mm（长×宽），②工作平台不小于（500×500）mm（长×宽）；
（2） 最大负载：不大于10 kg；
（3） 测量系统：
a) 输入通道 2 个；
b) 采样频率: 192kHz；
c) 输入形式:电压、电荷；
d) 耦合方式:AC、DC、ICP；
e) 脉冲持续时间：（50±1）ms。
（4） 电压范围：（-10～+10）V；
（5） 冲击波形：半正弦；
（6） 落球重量：9.1kg，正负误差不大于0.1kg；
（7） 落下高度：（0～700)mm，可调；
（8） 控制方式：PLC触摸式和远程遥控；
（9） 横杠直径：15.8mm ；
（10） 内箱材质：SUS 304#不锈钢（厚度不小于 1.0mm ；补强与外箱总厚度不小于80mm）；
（11） 外箱材质：冷杂板烤（厚度不小于1.0mm）；
（12） 排风口：150mm,位于箱体背面上方；
（13） 箱门：单门，开观察窗，冷拉手门锁；
（14） 视窗尺寸：不小于（390×360）mm(长×宽）(配钢化防爆玻璃，厚度不小于20mm；
（15） 升降方式：电动升降；
（16） 上下冲击面：钢板。
2.9.4 配置
（1）电池重物冲击试验机：1台；
（2）砝码：9.1kg和0.9kg各1套，正负误差不大于0.1kg；
（3）排风软管：1套，直径不小于Ф100mm；
（4）监控摄像头：2套，分辨率不小于1080P；
（5）智能过热监控警报器：1套，测温范围不小于（0～50）℃；
（6）灭火器：2个，干粉灭火器，规格不小于1kg；
（7）测试钢棒：1个，直径15.8mm；
▲（8）自动/手动灭火装置：1套，灭火口置于箱内。
