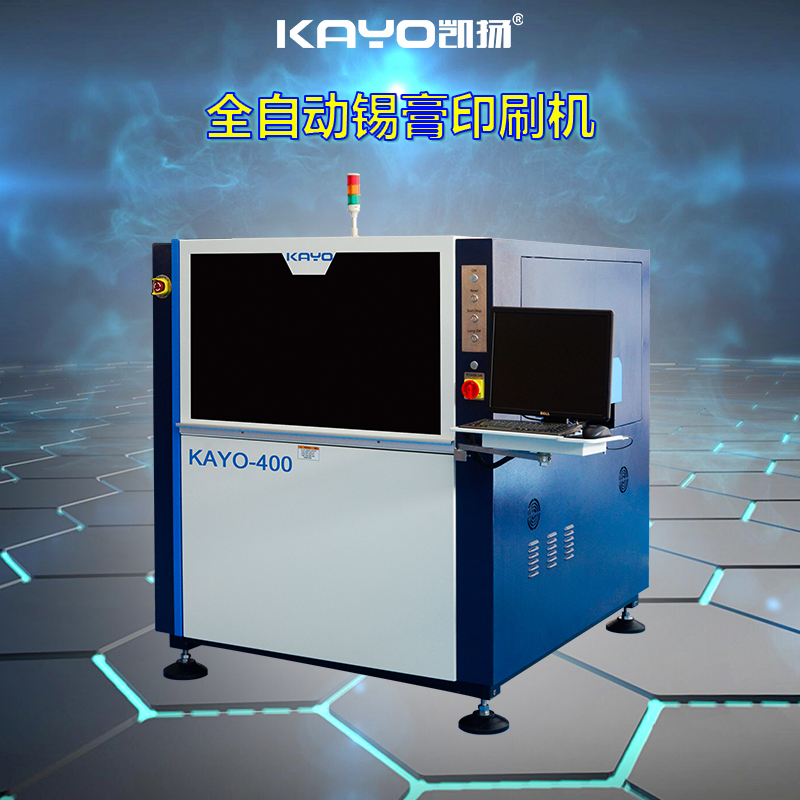

KAYO-400
|
重复定位精度 |
±0.01mm(CPK≥2.0) |
|
印刷精度 |
±0.02mm |
|
印刷速度/周期 |
＜7S |
|
换线时间 |
＜5min |
|
钢网尺寸/最小 |
470mm*370mm |
|
钢网尺寸/最大 |
737mm*737mm |
|
钢网尺寸/厚度 |
20mm-40mm |
|
PCB印刷尺寸/最小 |
50*50mm |
|
PCB印刷尺寸/最大 |
400*340mm |
|
PCB印刷尺寸/厚度 |
0.6-6mm |
|
PCB弯曲度 |
＜1%(对角线长度为基准) |
|
底部间隙 |
13mm(标准配置),25mm(配置) |
|
板边缘间隙 |
3mm |
|
传送高度 |
900±40mm |
|
传送方向 |
左-右,右-左,左-左,右-右 |
|
运输速度 |
100-1500mm/sec可编程控制 |
|
PCB的定位 支撑方式 |
磁性顶针/边支持块/柔性自动顶针(选配) |
|
夹紧方式 |
弹性侧夹/Z向压片/真空吸(选配) |
|
印刷头 |
可编程电控印刷头 |
|
刮刀速度 |
10-200mm/sec |
|
刮刀压力 |
0-30KG程序控制(标配)/数显闭环压力反馈(选配) |
|
刮刀角度 |
60°(Standard标准)/55°/45° |
|
刮刀类型 |
刚刮刀(标配)胶刮刀、其它类型刮刀需定制 |
|
钢网分离速度 |
0.01-125mm/sec可编程三段控制 |
|
清洗方式 |
干洗、湿洗、抽真空(可编程任意组合) |
|
工作台调整范围 |
X:±4mm;Y:±6mm;θ:±2º |
|
影像基准点类型 |
标准几何形状基准点,焊盘/开孔 |
|
摄像机系统 |
CCD相机/远心同轴视觉系统/四路独立同轴/环形LED光源 |
|
使用空气 |
4-6kg/cm² |
|
耗气量 |
约0.007m³/min |
|
控制方法 |
PC Control |
|
电源 |
AC:220±10%,50/60HZ1φ1.5KW |
|
机器外形尺寸 |
1250mm*1450mm*1510mm(去除灯塔高度） |
|
机器重量 |
1100KG |
|
工作环境温度 |
-20℃～45℃ |
|
工作环境湿度 |
30%-60% |
