近些年随着全球能源价格不断上升，节能已经成为我国发展战略。正因如此，一种新型节能材料得到了广泛应用：就是陶瓷纤维，也称为硅酸铝纤维，比传统耐材如隔热砖和浇注料节能10%-30%，发展前景非常可观。

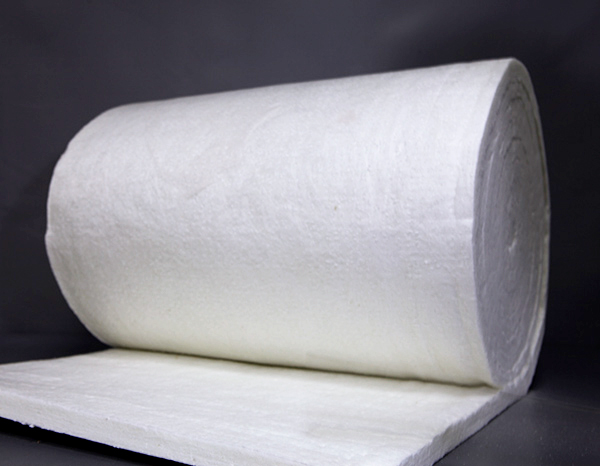

现如今，无论什么行业都需要不断地改革创新才能适应高速发展，陶瓷纤维毯正是对传统耐火材料的改良，经过石料高温熔融经过加工得来的纤维产物，集耐火、隔热、保温功能于一体，质地轻，密度小，不含任何结合剂。再生产过程中降低生产耗能以及污染物的排放，性能远远优于石棉，环保且无毒无害。耐高温效果好，成本低廉，绿色环保，响应国家环保的发展战略。
陶瓷纤维毯的优良性能：优良的热稳定性：具有很好的化学稳定性；低热容量、低热导率；优良的吸引降噪功能；优良的抗拉强度；还具有良好的抗油污性能。
如何判断陶瓷纤维毯质量的好坏？现如今在高温隔热选材中，陶瓷纤维毯应用广泛，产品的质量跟其保温效果也是息息相关的，那么如何判断产品质量好坏呢？
1. 好的产品经过甩丝工艺制成，长纤维在相互交织的时候比较紧密，抗撕扯，而不好的短纤维的陶瓷纤维毯容易撕碎，且回弹性较差，这样在高温环境中容易断裂。
2. 看毯的颜色是否洁白，好的纤维毯颜色发白，发黄的一般是低级产品
3. 看其渣球含量，好的纤维毯渣球含量在15%以下，可以把纤维毯撕开看看里面是否含有褐色或者黑色的残渣。
陶瓷纤维毯的运输要注意哪些事项
陶瓷纤维毯是卷状且抗拉强度较高、不易破损的一种商品，在运送装车时可以选用堆积办法进行摆放，即按照一定次序和方向叠放商品。由于陶瓷纤维材料的质量非常轻，所以不需要担心超重的问题，只是在装车的时候注意，高度低于车身。
在陶瓷纤维毯运送过程中要留意气候环境的变化。尽管硅酸铝纤维耐火保温材料可以接受高温考验，但是此商品如果受潮，那么质量必定会受到影响。为防止这种情况的发生应在车身外部用帆布或其他防水材料将其彻底覆盖。
另外，为了防止其他货物对纤维毯造成挤压，建议不要将纤维毯与其他种类的货物同车运输。
|
分类温度 |
1050 |
1260 |
1400 |
|||||||
|
产品代码 |
JSGW-112 |
JSGW-212 |
JSGW-312 |
JSGW-422 |
JSGW-512 |
|||||
|
加热永久线变化(%) |
950℃×24h≤-3 |
1000℃×24h≤-3 |
1100℃×24h≤-3 |
1200℃×24h≤-3 |
1350℃×24h≤-3 |
|||||
|
理论导热系数 (W/m.k) (128kg/ m³) |
(平均200℃) |
0.045-0.060 |
0.052-0.070 |
|||||||
|
(平均400℃) |
0.085-0.110 |
0.095-0.120 |
||||||||
|
(平均600℃) |
0.152-0.20 |
0.164-0.210 |
||||||||
|
理论体积密度(kg/m³) |
64/96/128 |
128 |
96/128 |
|||||||
|
产品规格(mm) |
14400/7200/7000/5000/3600/3000×610/1220×10/20/25/30/40/50 |
|||||||||
|
抗拉强度（厚度25mm）MPa |
≥0.04 |
|||||||||
|
AL2O3(%) |
≥44 |
≥45 |
≥45 |
52～55 |
38～40 |
|||||
|
Zr2(%) |
|
15～17 |
||||||||
|
AL2O3+SiO2(%) |
≥96 |
≥97 |
≥99 |
≥99 |
- |
|||||
|
AL2O3+SiO2+Zr2(%) |
- |
- |
- |
- |
≥99 |
|||||
|
Fe2O3(%) |
≤1.2 |
≤1.0 |
≤0.2 |
≤0.2 |
≤0.2 |
|||||
|
K2O+Na2O(%) |
≤0.5 |
≤0.5 |
≤0.2 |
≤0.2 |
≤0.2 |
|||||
|
包装形式 |
内塑料袋外编织袋 |
|||||||||
