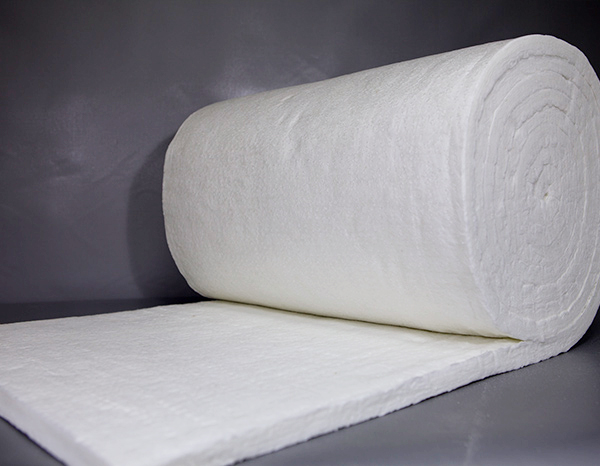

陶瓷纤维毯（硅酸铝纤维毯）采用双面针刺工艺制成，该工艺不含任何结合剂，强化针刺工艺提高了纤维的交织强度和毯的抗分层性能，并具备良好的抗拉强度，是极好的耐高温材料，耐高温可达1260℃。公司专业的技术指导安装，安装方法简单高效。典型应用于工业窑炉壁衬、背衬材料，高温环境填充及隔热，高温管道、热能设备保温，窑炉砌体膨胀缝、炉门、顶盖绝热密封等。
陶瓷纤维毯的优良性能：优良的热稳定性：具有很好的化学稳定性；低热容量、低热导率；优良的吸引降噪功能；优良的抗拉强度；还具有良好的抗油污性能。
下面从物理性能和化学性能两方面介绍一下陶瓷纤维毯。
物理性能：顾明思议，陶瓷纤维毯是由陶瓷纤维织成的毯状物。陶瓷纤维毯的制作工艺比较复杂，主要流程有煤矸石、锆英砂等原材料粉碎，经2000度高温熔化后，用甩丝或喷吹工艺制成纤维。再经过机器针刺成毯、切割后包装入袋。
化学性能：陶瓷纤维毯的主要成分是氧化铝，根据氧化铝纯度高低可划分为1050普通型、1260标准型、1260高纯型、1400高铝型、1400锆铝型及1430含锆型等6个型号。随着耐材行业技术的提高，氧化铝纯度不断提升，新推出的氧化铝纤维，耐温能达到1600度，刷新了陶瓷纤维行业的新纪录。但是由于技术要求极高，价格也是相当可观。
陶瓷纤维毯热收缩
陶瓷纤维毯本身是由许许多多直径微米级的陶瓷纤维错综复杂交织而成，也就是说不管是标准级的陶瓷纤维毯，还是耐温1400℃的高温陶瓷纤维毯或者含锆陶瓷纤维毯，它们自身都是疏松多孔材料，孔隙率高达90%以上，因此陶瓷纤维毯受热之后的热收缩或者膨胀都会被自身的孔隙折合掉，不会太明显，这是从试验检测角度看。然而在实际应用中，长期高温工作环境下，由于微观下的陶瓷纤维毯纤维因自重以及脆性纤维断裂导致纤维聚集，排出孔隙空间，因此宏观看陶瓷纤维毯是有一定的收缩率的一般是3%以内。
直线窑和并列窑都是耐火砖+红砖砌筑墙体，窑顶采用全纤维平吊顶保温炉衬。
隧道窑平吊顶高温区陶瓷纤维保温：（烧成带）
温度区间：950℃-1150℃（通常情况不会达到1150℃）；
保温厚度：300mm折叠块（补偿毯加强密封）+两层30mm厚毯子折叠压缩至50mm厚做平铺毯+3mm表面固化剂；
材质选择：高铝陶瓷纤维折叠块+标准陶瓷纤维毯。
锚固件：S304“T+L”锚固件
隧道窑平吊顶低温区陶瓷纤维保温：（预热带和冷却带）
温度区间：300℃-950℃；
保温厚度：250mm硅酸铝纤维折叠块（补偿毯加强密封）+30/50mm平铺毯+3mm表面固化剂；
材质选择：标准陶瓷纤维折叠块+标准陶瓷纤维毯。
锚固件：S304“T+L”锚固件
|
分类温度 |
1050 |
1260 |
1400 |
|||||||
|
产品代码 |
JSGW-112 |
JSGW-212 |
JSGW-312 |
JSGW-422 |
JSGW-512 |
|||||
|
加热永久线变化(%) |
950℃×24h≤-3 |
1000℃×24h≤-3 |
1100℃×24h≤-3 |
1200℃×24h≤-3 |
1350℃×24h≤-3 |
|||||
|
理论导热系数 (W/m.k) (128kg/ m³) |
(平均200℃) |
0.045-0.060 |
0.052-0.070 |
|||||||
|
(平均400℃) |
0.085-0.110 |
0.095-0.120 |
||||||||
|
(平均600℃) |
0.152-0.20 |
0.164-0.210 |
||||||||
|
理论体积密度(kg/m³) |
64/96/128 |
128 |
96/128 |
|||||||
|
产品规格(mm) |
14400/7200/7000/5000/3600/3000×610/1220×10/20/25/30/40/50 |
|||||||||
|
抗拉强度（厚度25mm）MPa |
≥0.04 |
|||||||||
|
AL2O3(%) |
≥44 |
≥45 |
≥45 |
52～55 |
38～40 |
|||||
|
Zr2(%) |
|
15～17 |
||||||||
|
AL2O3+SiO2(%) |
≥96 |
≥97 |
≥99 |
≥99 |
- |
|||||
|
AL2O3+SiO2+Zr2(%) |
- |
- |
- |
- |
≥99 |
|||||
|
Fe2O3(%) |
≤1.2 |
≤1.0 |
≤0.2 |
≤0.2 |
≤0.2 |
|||||
|
K2O+Na2O(%) |
≤0.5 |
≤0.5 |
≤0.2 |
≤0.2 |
≤0.2 |
|||||
|
包装形式 |
内塑料袋外编织袋 |
|||||||||
