山东供应400KW离心泵降压启动柜,MNS成套配电柜定做
XJ01系列自耦减压起动柜是新型电机起动设备，适用于交流380V（660V）功率至300（600）千瓦的三相鼠笼型感应电动机作为降压起动之用，利用自耦变压器降压的方法以改善当电动机起动时对电网的影响。
产品用途：XJ01系列自藕减压起动控制箱适用于交流电压380V，频率50HZ，功率11KW-500KW有三相鼠型感应电动机，作为降压起动及停止之用。工作原理用自藕变压器降压法，降低电压、输出大电流来改善当电动机起动机起动时大电流对输电网络的影响，并具有对电动机缺相、过载等保护功能。
一、起动性能
自藕减压启动柜起动电动机时，电源进线的起动电流不超过电动机额定电流的3～4倍，其最大起动时间为2分钟（包括一次或连续数次起动时间的总和），若连续起动时间98总和已达2分钟，则起动的冷却时间应不少于4小时才能再次起动，因此本产品仅作长时间歇起动之用，不适宜在频繁操作条件下使用。
二、产品结构

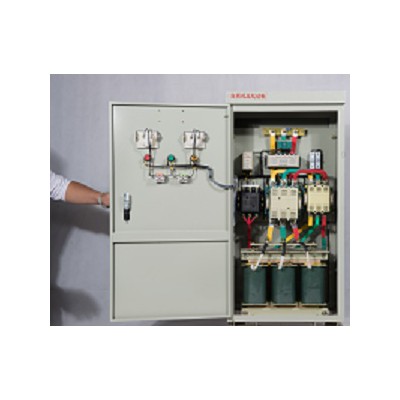

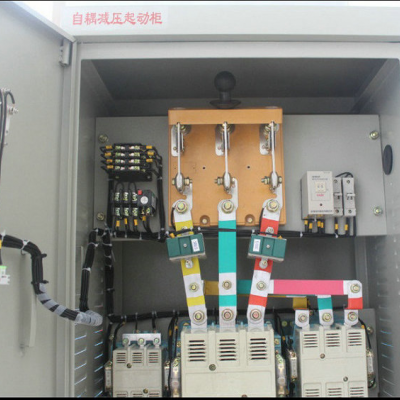

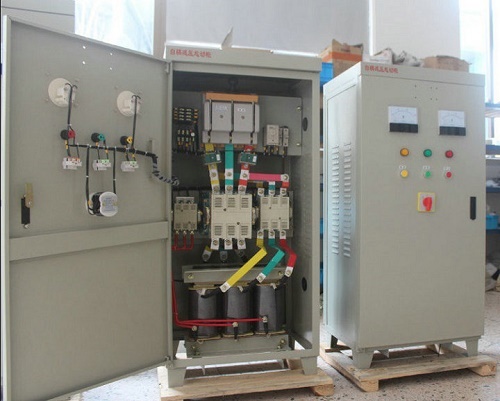

自藕减压启动柜为箱式防护结构，有自耦变压器、交流接触器、智能数显电机保护器(时间继电器、时间继电器)等元件组成，对于75千瓦及以下的产品，系采用自动控制方式，80千瓦及以上的产品，具有手动自动两种控制方式，由转换开关进行切换，智能数显电机保护器在0～240秒内可以自动调节控制起动时间，自耦变压器备有额定电压60％（65％）及80％二组抽头，出厂时接在60％（65％）抽头上，如果用户需要用较大的起动转矩，可接在80％抽头上，并有过载、断相及失压保护。
三、技术规格
1、起动箱电动机保护器和热继电器电流整定值：75KW及以下者，保护器的整定电流等于或稍大于电动机的额定电流，但不得大于电机整定电流的1.05倍。
2、115KW以上者，整定电流等于电动机额定电流乘以控制箱内电流互感器的变比。四、安装和使用
（1）、海拔高度不超过2000米；
（2）、周围介质温度不高于+40℃，不低于-10℃；
（3）、空气相对湿度不大于85％；
（4）、震幅不大于0.5毫米，频率不大于每分钟600次的震动；
（5）、于垂直面的倾斜度不超过5度；
（6）、在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方。
（7）、本产品接线图如图1、2、3及表3所示。
（8）、在安装完毕使用前，必需按接线原理图复核接线是否正确，按电动机实际起动时间的要求调整时间继电器的动作时间，按电动机的额定工作电流，调整电动机保护器或热继电器的动作电流，然后进行动作试验。
五、自动操作：
合上电源开关（80千瓦以上为柜内刀开关），绿色指示灯亮，将转换开关旋至“自动”位置上（80千瓦以上），按起动按钮，电动机开始起动，绿色的指示灯熄灭，黄灯即亮，同时时间继电器开始工作，经一定时间后（即时间继电器的整定时间）时间继电器触点闭合，交流接触器接通，即自动切换使电动机正常运转，同时黄灯熄灭而红灯亮，按“停止”按钮，电动机即停止工作。手动操作（80千瓦以上）合上刀开关，绿色指示灯亮，将装换开关旋至“手动”位置上，按“起动”按钮，电动机开始起动，绿灯熄灭，黄灯即亮，待电动机转速接近同步转速时，即电流表的指针逐渐降至接近电动机额定电流，再按“运转”按钮，电动机开始正常工作，同时黄灯熄灭，而红灯亮，按“停止”即电动机停止工作。
注1：从起动切换至运转必须待电动机接近额定转速时进行，否则容易损坏接触器，对输电网也不利。
注2：在运行过程中，如果电机保护器、热继电器发生动作，此时应仔细地检查电机是否过载、断相，直至派出故障后方能继续工作。
