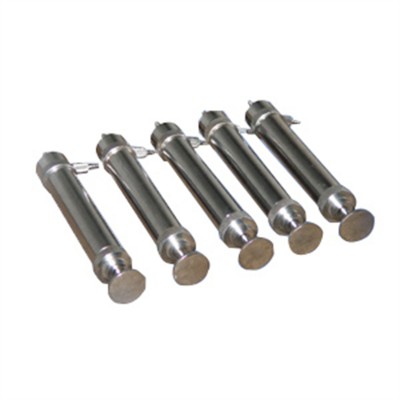

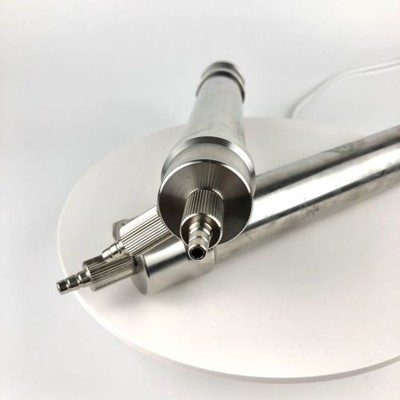

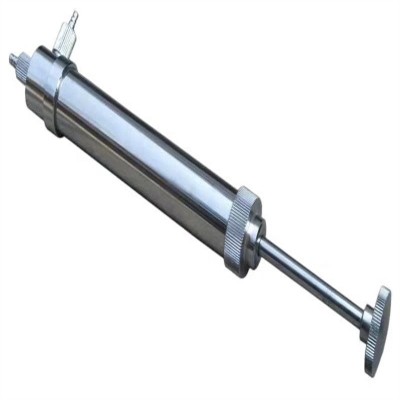

一、高负压瓦斯采取器产品结构
本采取器采用模块化组合结构,零部件通用性强,便于井下搬运与装配,主要由以下部分组成:
1.主体进气组件:包含进气接头、主阀体,进气接头用于与抽采管路连接,直通管路内部,实现气体进入;主阀体为核心控制部件,内部设有气体流通通道,用于开启、关闭气体通路。
2.负压缓冲与存储部件:包括缓冲筒、取样瓶,缓冲筒起到稳定负压气流的作用,避免采样瞬间压力波动过大;取样瓶为密闭式容器,用于存放采集到的气体样本,瓶体具备良好的耐压密封性能。
3.阀门控制组件:涵盖进气阀、排气阀、负压平衡阀,进气阀控制管路气体进入采取器;排气阀用于采样完成后排出瓶内残留气体,恢复设备状态;负压平衡阀负责平衡各部件间压力,保障采样流程顺畅。
4.连接与辅助部件:由高压连接软管、密封垫圈、固定支架构成,连接软管用于各部件之间的气体传输,密封垫圈保障各连接部位无漏气,固定支架用于将取样瓶、缓冲筒固定,防止采样过程中晃动。
二、高负压瓦斯采取器技术参数
1.适用负压范围:-0.03MPa~-0.09MPa
2.取样瓶容积:500mL/1000mL(可按需选择)
3.采样流量:100~300mL/min
4.主体材质:黄铜/不锈钢(耐腐蚀、耐高压)
5.连接软管规格:Φ6mm~Φ10mm(适配常规采样接口)
6.工作环境温度:-10℃~50℃
7.整体净重:约3kg~5kg
